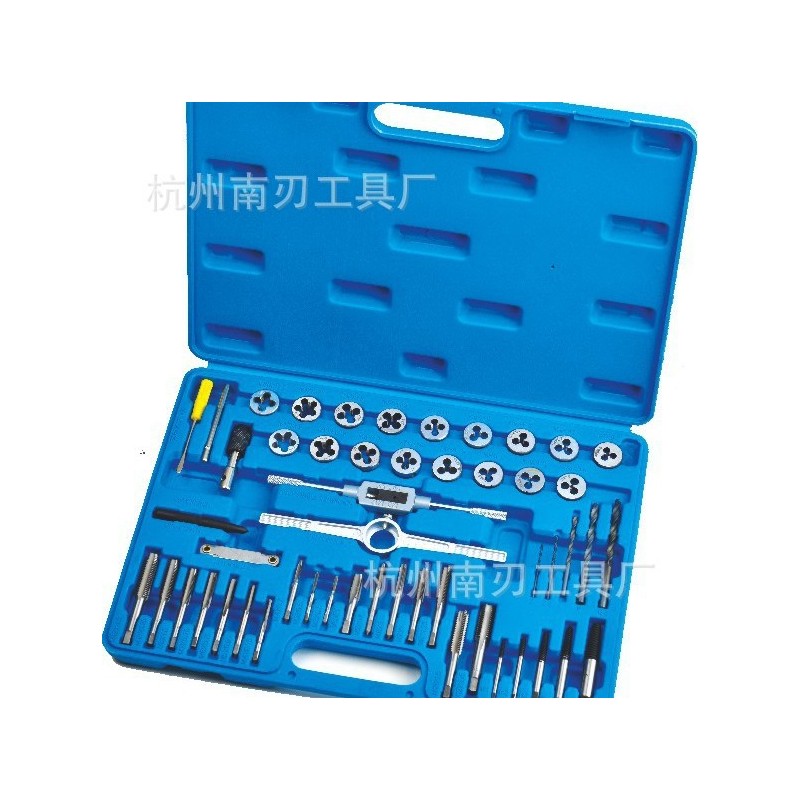

CONTENTS:

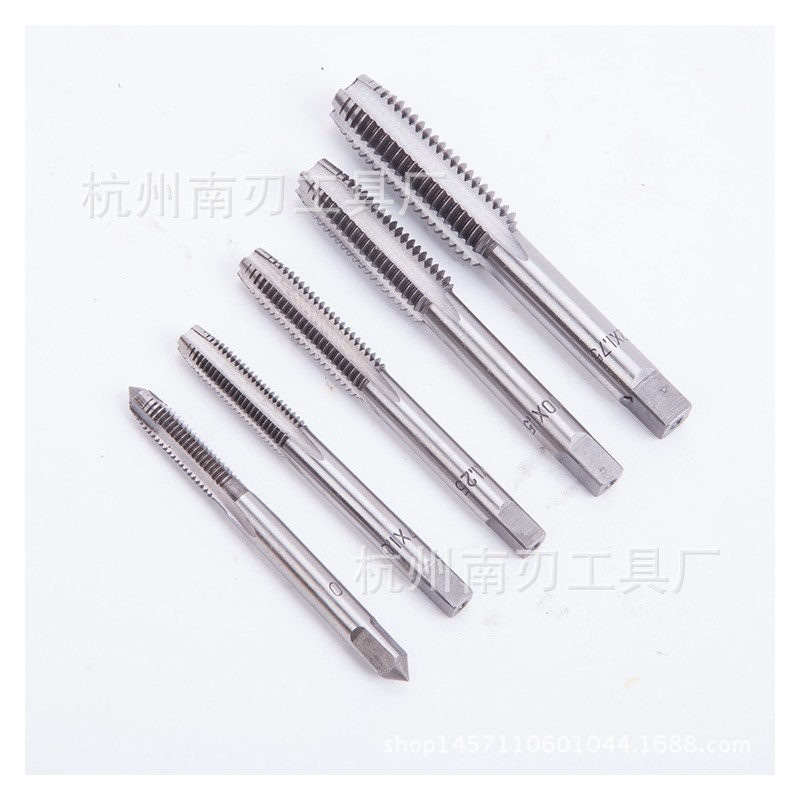

17 Taps: 3×0.5,4×0.7,5×0.8,6×1.0,7×1.0,8×1.25,10×1.5,12×1.75,1/8NPT27
3×0.6,4×0.75,5×0.9,6×0.75,7×0.75,8×1.0,10×1.25,12×1.5,
17 Dies: 3×0.5,4×0.7,5×0.8,6×1.0,7×1.0,8×1.25,10×1.5,12×1.75,1/8NPT27
3×0.6,4×0.75,5×0.9,6×0.75,7×0.75,8×1.0,10×1.25,12×1.5,
5 Drills: 2mm,2.5mm,4mm,6mm,6.5mm

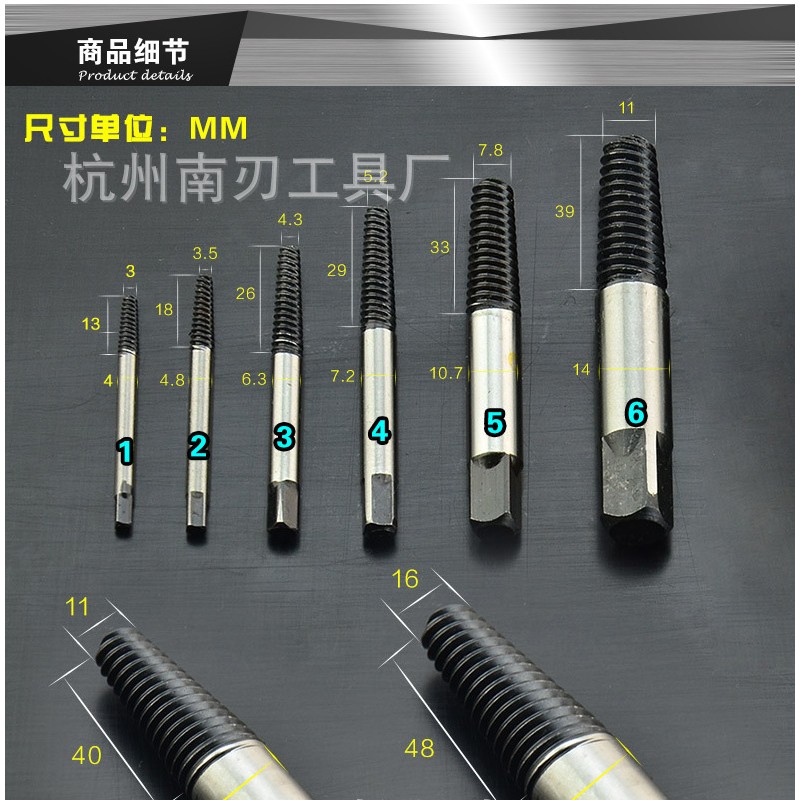

5Extractors:1#,2#,3#,4#,5# (螺丝取出器）
1 Tap wrench: M3-M12 （丝锥架）
1 Die wrench:25mm O/D （板牙架）
1 T-Type tap wrench (T型丝锥夹手）
1 Screwdriver (螺丝刀）
1 Screw pitch gauge (螺纹牙规）
1 à ChongDuan （冲断器）
CONTENTS:
10 UNC Taps: 4-40, 6-32, 8-32, 10-24, 12-24, 1/4, 5/16, 3/8, 7/16, 1/2
6 UNF Taps: 10-32, 1/4, 5/16, 3/8, 7/16, 1/2
10 UNC Dies: 4-40, 6-32, 8-32, 10-24, 12-24,1/4, 5/16, 3/8, 7/16, 1/2
6 UNF Dies: 10-32, 1/4, 5/16, 3/8, 7/16, 1/2
1 NPT Tap:1/8-27 1NPT Die:1/8-27
5 Drills: 2mm,2.5mm,4mm,6mm,6.5mm
5 Extractors:1#,2#,3#,4#,5# (螺丝取出器）
1 Tap wrench: M3-M12 （丝锥架）
1 Die wrench:25mm O/D （板牙架）
1 T-Type tap wrench (T型丝锥夹手）
1 Screwdriver (螺丝刀）
1 Screw pitch gauge (螺纹牙规）
1 à ChongDuan （冲断器）
特征描述-
- 丝锥槽型： 直槽
- 板牙：圆型
- 材质： GCR15
- 硬度： HRC60 度
- 承接非标定制，需方提供图纸。
丝锥使用说明：
如果是手动攻丝，首先定位、打底孔，底孔直径通常为丝锥公称直径-螺距，比如M5*0.8的，底孔直径为5-0.8=4.2mm。然后将底孔倒角。被加工的工件装夹要正，一般情况下，应将工件需要攻螺纹的一面，置于水平或垂直的位置。这样在攻螺纹时，就能比较容易地判断和保持丝锥垂直于工件螺纹基面的方向。在开始攻螺纹时，尽量把丝锥放正，然后用一手压住丝锥的轴线方向，用另一手轻轻转动铰杠。当丝锥旋转1～2圈后，从正面或侧面观察丝锥是否和工件的螺纹基面垂直，必要时可用直角尺进行校正，一般在攻进3～4圈螺纹后，丝锥的方向就基本确定。如果开始攻螺纹不正，可将丝锥旋出，用二锥加以纠正，然后再用头锥攻螺纹，当丝锥的切削部分全部进入工件时就不再需要施加轴向力，靠螺纹自然旋进即可。攻螺纹时，每次旋转铰杠，丝锥的旋进不应太多，一般以每次旋进1/2～1转为宜，M5以下的丝锥一次旋进不得大于1/2转；手攻细牙螺纹或精度要求较高的螺纹时，每次的进给量还要适当减少；攻削铸铁比攻削钢材时的速度可以适当快一些，每次旋进后，再倒转约为旋进的1/2的行程；攻削较深的螺纹时，回转的行程还要大一些，并需往复拧转几次，可折断切屑，利于排屑，减少切削刃粘屑现象，以保持锋利的刃口；同时使切削液顺利地进入切削部位，起到冷却润滑作用。转动铰杠时，操作者的两手用力要平衡，切忌用力过猛和左右晃动，否则容易将螺纹牙型撕裂和导致螺纹孔扩大及出现锥度。攻螺纹时，如感到很费力时，切不可强行攻螺纹，应将丝锥倒转，使切屑排除，或用二锥攻削几圈，以减轻头锥切削部分的负荷，然后再用头锥继续攻螺纹仍然很吃力或断续发出“咯、咯”的声音，则切削不正常或丝锥磨损，应立即停止攻螺纹，查找原因，否则丝锥有折断的可能。攻削不通的螺纹时，当末锥共完，用铰杠带动丝锥倒旋松动后，应用手将丝锥旋出，不宜用铰杠旋出丝锥，尤其不能用一只手快速拨动铰杠来旋出丝锥，因为攻完的螺纹孔和丝锥的配合较松，而铰杠又重，若用铰杠旋出丝锥，容易产生摇摆和震动，从而破坏了螺纹的表面粗糙度。攻削通孔螺纹时，丝锥的校准部分尽量不要全部出头，以免扩大或损坏最后的几扣螺纹。用成组丝锥攻螺纹时，在头锥攻完后，应先用手将而锥或三锥旋进螺纹孔内，一直到旋不动时，才能使用铰杠操作，防止对不准前一丝锥攻的螺纹而产生乱扣的现象。攻削不通的螺孔时，要经常把丝锥退出，将切屑清除，以保证螺纹孔的有效长度。攻削M3以下的螺纹孔时，如果是小工件，可用一只手拿着带丝锥的铰杠或特制的短柄铰杠进行攻螺纹，这样可避免强力攻削，防止丝锥折断。
板牙使用说明：
用圆片板牙加工螺纹时，呈半切削半挤压状态。板牙的内径和中径为切削部分，尤其是板牙内径要承受较大的切削力，因此必须具有一定的强度和切削能力。考虑到板牙切削出的螺钉与螺孔配合时应有一定的间隙，并考虑到磨损量，故设计板牙时，应使内径和中径小于螺纹内径、中径的标称尺寸。jmM0.8的螺纹内径D内=0.584毫米，板牙的内径D板内。．，= 0.55毫米，M0.8的螺纹中径D中=0.67毫米，板牙的中径应为D板中m．x= 0.67毫米，一般确定在0.66—0.67毫米．在实际生产中，板牙由于中径磨损造成报废的情况很少，所以在设计时对中径的磨损量可考虑得小些。但如果中径过小，则螺纹的推压力就娶增大，所以板牙的中径不宜设计过小。螺纹的外径是通过切削时金属在板牙的挤压作用下塑性变形而得到。为了不使金属发生阻塞致使工件折断，板牙的外径不应参加工作，它与被切削之间要留有间隙。如切削M0.8螺纹，板牙外径最小为0.8毫米，一般外径要加大0- 02^0.03毫米。
