杭州封闭式减震器环缝自动焊接专机

减震器环缝自动焊接专机

一、 焊接方式及范围：
该环缝焊接专机采用气保焊焊接方式，焊枪固定，工件旋转。防护罩和油缸均采用手动卡盘夹持，油缸圆盘的气动顶进、焊枪移动到位、自动引弧焊接、熄弧、预置焊接角度等。

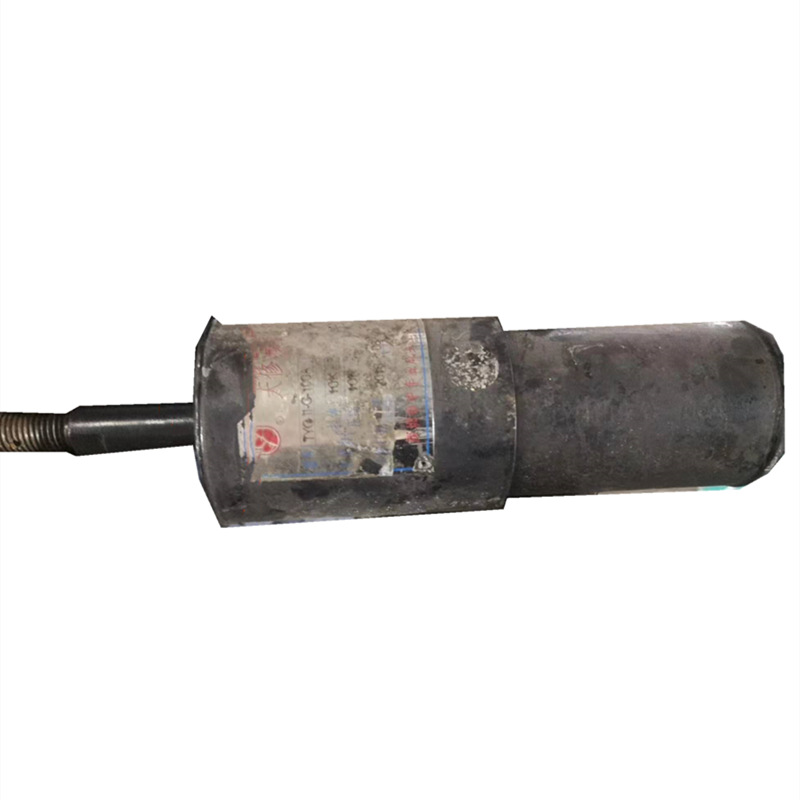

工件尺寸：工件长度L=200-1500mm
工件直径D=φ30-150mm 防护罩壁厚2mm
工件重量 W≤80Kg
二、设备基本结构

　　　 本设备焊接主机采用卧式结构。主要由底座、床头箱及回转驱动电机、工装夹具、焊枪手动微调十字拖板、尾座、顶紧汽缸、电气控制系统构成。
A、 底座床身机构对整套设备起支撑作用。托架机构为可调整以适应不同直径、长度的工件。
B、 床头箱转动装置由电机通过减速机构驱动工件旋转，调速系统采用无级调试，设有过流、过压、过力矩保护，自我保护功能强大，可保证免维护使用。该机尾座上都采用手动自定心三爪焊接卡盘夹持防护罩，机头采用手动三爪卡盘夹持油缸，可气动顶紧。
C、 三爪卡盘可夹紧工件，同时可以满足回转轴心重合，以实现所有环焊缝焊接。
D、 气动系统采用ARTAC公司的气动元件，具有稳定、可靠、平稳的性能。焊枪手动微调整机构用于焊前准备，使焊枪对准焊缝位置。

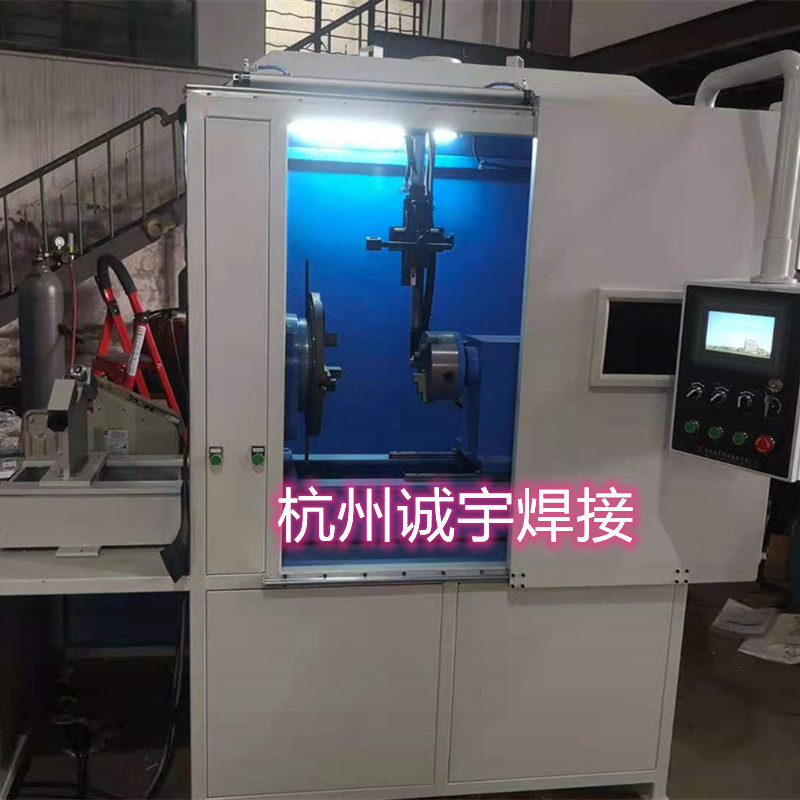

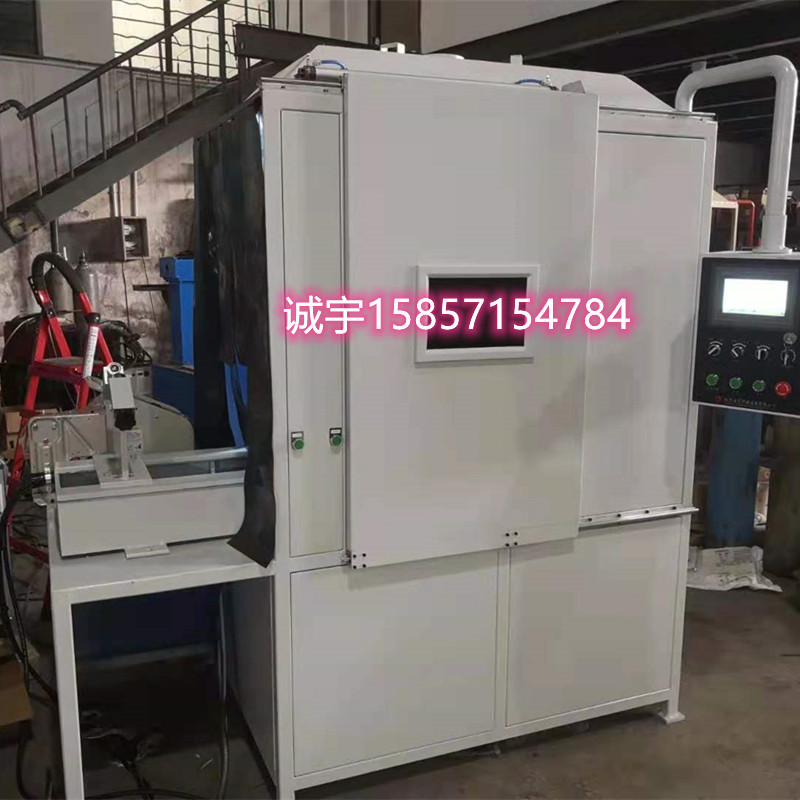

E、 全封闭罩壳：含推拉门，观察窗及照明系统。气动推拉门机构采用气缸驱动，导轨导向，方便人工推动防护门左右移动。在防护门上安装有观察窗，可避免工人受弧光的伤害。
F、 烟尘净化器安装在封闭式罩壳顶端，可随整机搬运，整洁美观.

G、 本电气控制系统采用三菱PLC可编程控制器作为主控单元，操作界面采用触摸屏控制，具有直观、操作简单、人性化等优点；配套焊接主机、焊接电源等组成本专用焊接设备。在触摸屏上可预置焊接电流、焊接速度及焊接角度等参数。

H、 工作程序：机头和尾座卡盘将工件夹紧定位，油缸放置在辅助托辊上，按气动顶进按钮，汽缸将油缸与防护罩压紧到位→按下“启动”按钮，焊枪自动移动到焊接位置→焊接电源自动引燃电弧→回转电机旋转，开始按设定的焊接程序进行焊接→达到设定焊接角度和搭接量后，焊接电源自动熄弧，回转电机停止旋转→焊枪自动移开以方便上下工件。松开工件，顶紧气缸回到原位→人工卸下工件。

三、主要技术参数
控制电源：单相50HZ 220V 焊接电源：三相 50HZ 380V
焊接速度范围：1.5~15rpm 焊枪微调范围：Y、Z向60mm
焊接电源：YD2-350FR 适用焊丝：φ1.0~1.2mm
