供应双枪环缝自动焊机HF-200WS卧式环形焊接设备自动气保焊机

该产品是我公司根据夏利、奥托、捷达、富康等微型汽车的储液筒与弹簧盖及支撑托架的焊接要求而设计的专用自动MAG焊机。也可根据用户的要求，更改相关的工装夹具，从而满足用户的特殊要求。该产品的装夹、定位、焊接过程完全自动进行，无需人工干预，操作简单、方便，效率高，适合于大批量、高质量连续生产。

一、 主机结构：

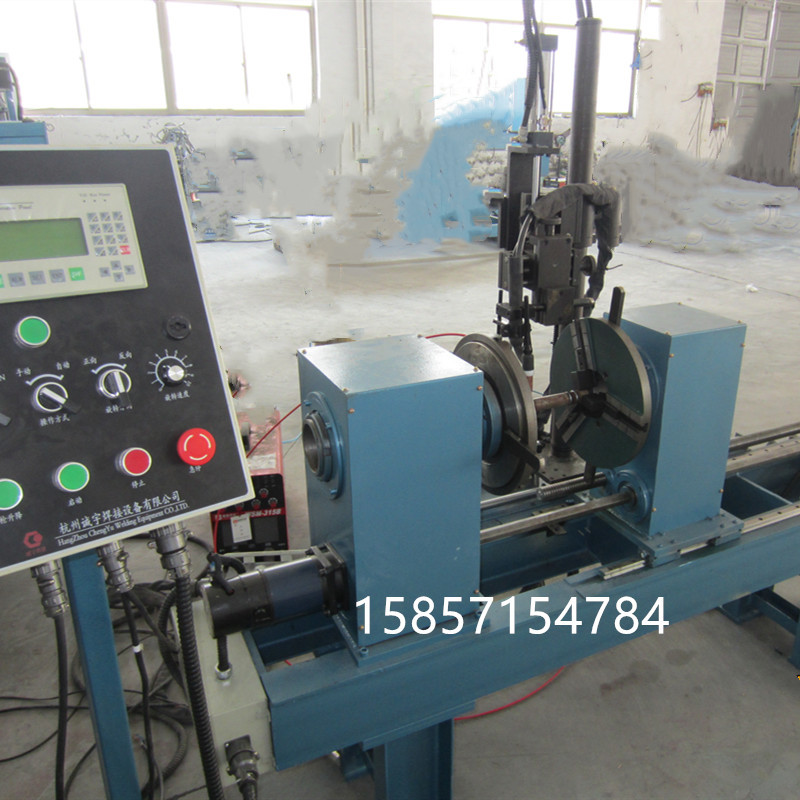

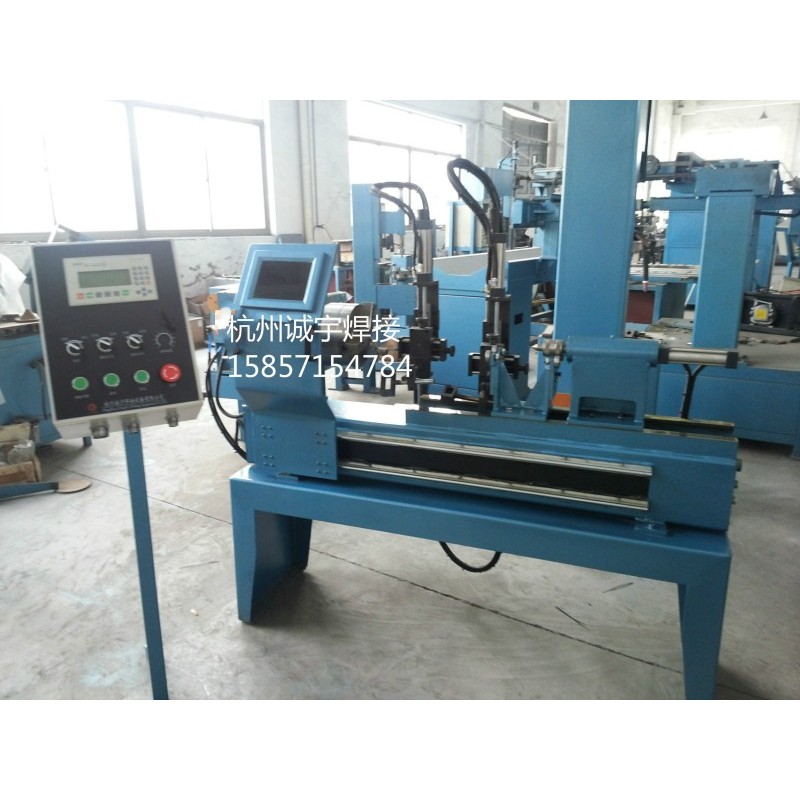

采用台式焊接工作台结构：1.可根据具体情况，配焊枪气动升降装置； 2.焊枪采用手动微调机构；3.焊枪采用自动直柄焊枪。4.尾座与机头距离采用电动丝杆调节机构。5.回转机构采用直流电机进行无级调速。6.机头和尾座采用同步轴驱动。机头尾座的主轴都采用中空轴，可穿过最大80mm直径的工件。

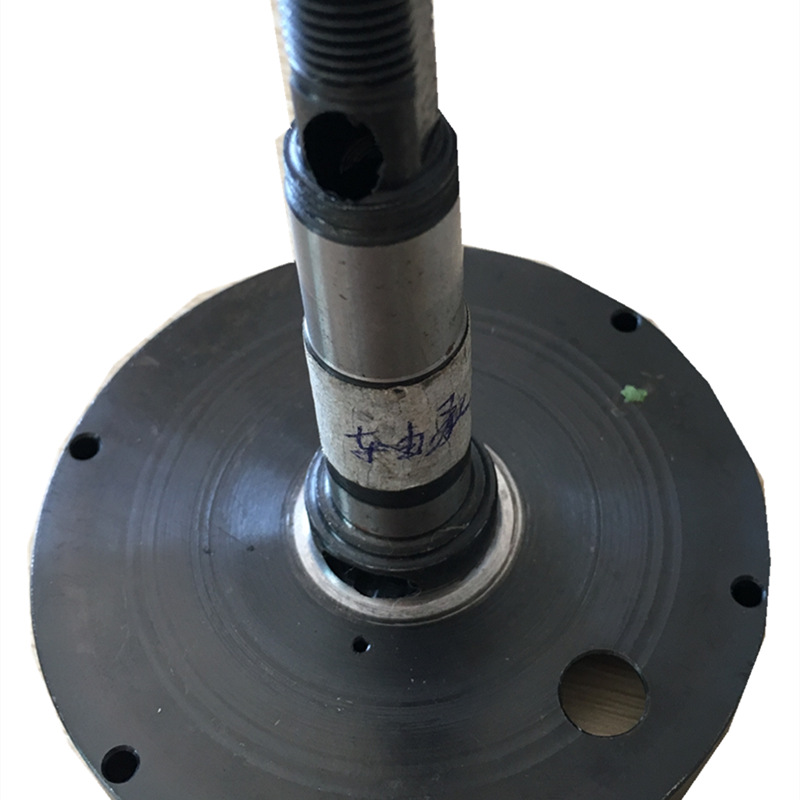

工件尺寸（以样件为准）：

上下料及装夹方式：人工上下料

焊接方式：工件旋转，焊枪不动。采用氩弧焊加自动填丝焊接或MIG焊接。

多层焊接：采用步进电机驱动，可带动焊枪自动提升，实现多层焊接，可预置提升高度。

二、 电气控制系统

整机控制采用进口PLC(可编程控制器)作为主控单元，人机界面显示和设置参数，具有控制简单、可靠性高等特点。独立转动机头调速电路，有“手动/自动”功能，在“手动”状态可以实现转速调节及焊枪位置的调整。“自动”状态实现焊接过程的自动完成。具有速度数码显示、焊接角度数码预置等功能。

三、 焊接程序

人工将工件置于夹具上夹紧→按启动按钮，焊枪自动下降升到位→检测开关检测到位后，氩弧焊机自动引弧→ 达到一定焊接电流后，开始正常焊接，自动填丝，前后工件同步旋转→ 达到设定的焊接角度后工件自动停止转动→焊接延时后自动停弧→焊枪自动提升→人工卸下工件完成焊接→进入下一循环。

四、 主要技术参数：

控制电源单相：50Hz AC 220V　环缝角度预置范围：0～1080°

最大回转直径：200mm　　　　焊枪气动升降行程：100mm

尾座气动行程：100mm主轴转速： 0.5～10rpm

集电环最大电流： 300A焊枪手动微调X、Z向行程：60mm

适用焊丝直径(mm)：0.8,1.0,1.2

外形尺寸(mm): 1300×650×1850

 五、 主要配置：

PLC可编程控制器：台达人机界面：POP-HMI

直流电机：淄博电机直线导轨：ABBA

继电器：欧姆龙
