供应杭州诚宇水泵泵壳环缝自动氩弧焊机厂家直销

环缝自动焊接专机方案

1、 概述：

该机专用于泵壳螺纹接头内环缝焊接，采用单枪氩弧焊自熔焊接方式。配置定位工装和压紧机构，可实现自动焊接。焊枪可实现X,Y轴运动，配合工件的旋转运动，以实现焊枪与工件的位置调整。配置唐山松下的YE-400TX型氩弧焊机。

适应工件范围： MS系列泵壳焊进出水管。

焊前准备：去毛刺，除锈或打磨平整，需方应确保工件尺寸和配合误差精度不影响焊接工艺要求。

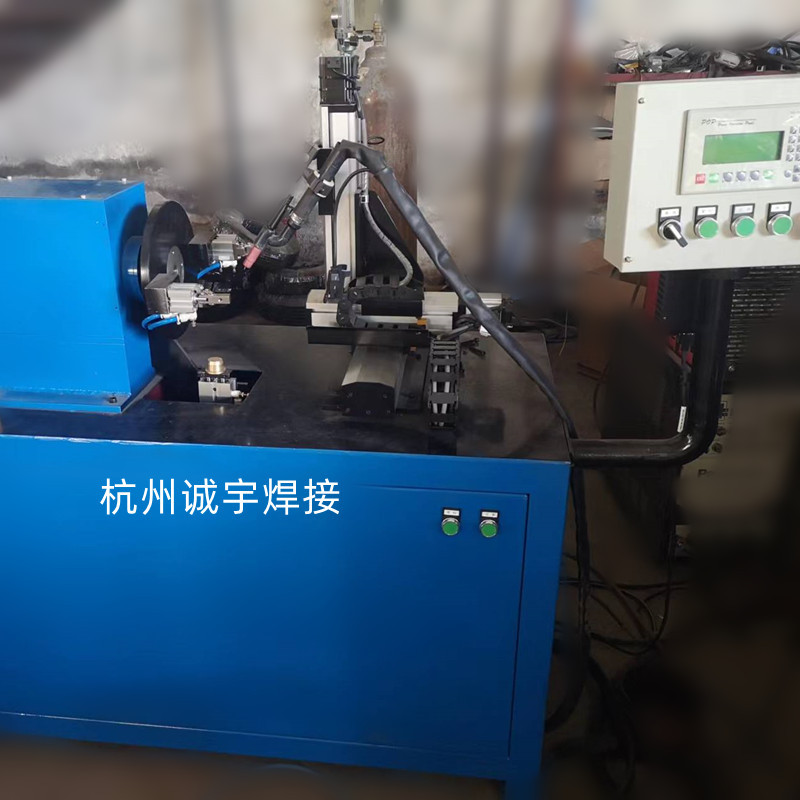

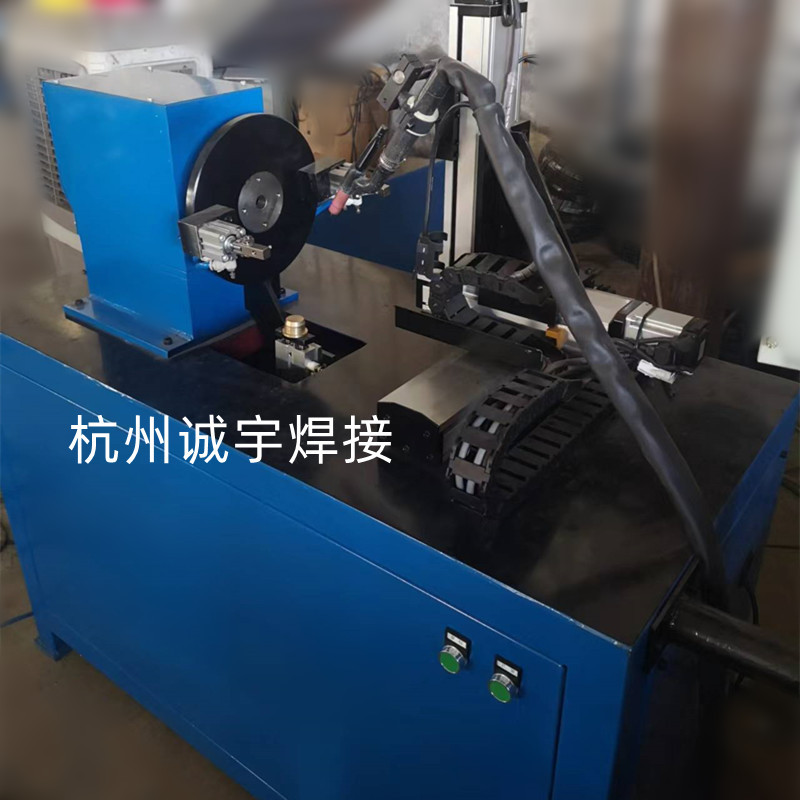

2、环缝焊接专机主机介绍：该焊接主机含焊枪X,Y,轴直线运动和工件旋转运动，实现焊接的空间直线或曲线运动以及焊枪与工件的焊接角度调整，从而完成工件尺寸大小不同环焊缝的焊接工作。X,Y轴运动系统采用伺服电机电机驱动，滚珠丝杆传动，导轨导向，实现行走的精密控制。工件旋转采用伺服电机驱动，经减速机减速后驱动。可精确控制焊枪与工件的焊接角度调整要求，配合X,Y轴实现焊接工艺的完成。配置两套工装，一套工装固定焊接壳体侧边螺母。一套焊接壳体中心环形焊缝。焊接壳体中心焊缝时，需将第一套工装卸下，将工件回转机构前移锁紧定位，并用机头上的夹具夹持工件。配套焊枪升降机构和手动微调机构，步进电机驱动焊枪升降可快速对准焊缝，预置高度可适应不同工件焊接。含焊枪手动旋转机构，可调节焊枪与工件角度。

3、主要技术参数：

X向行程：200mm， Y向行程：100mm，焊枪电动升降行程：100mm 工件旋转360度，焊枪手动翻转角度：0-90度
