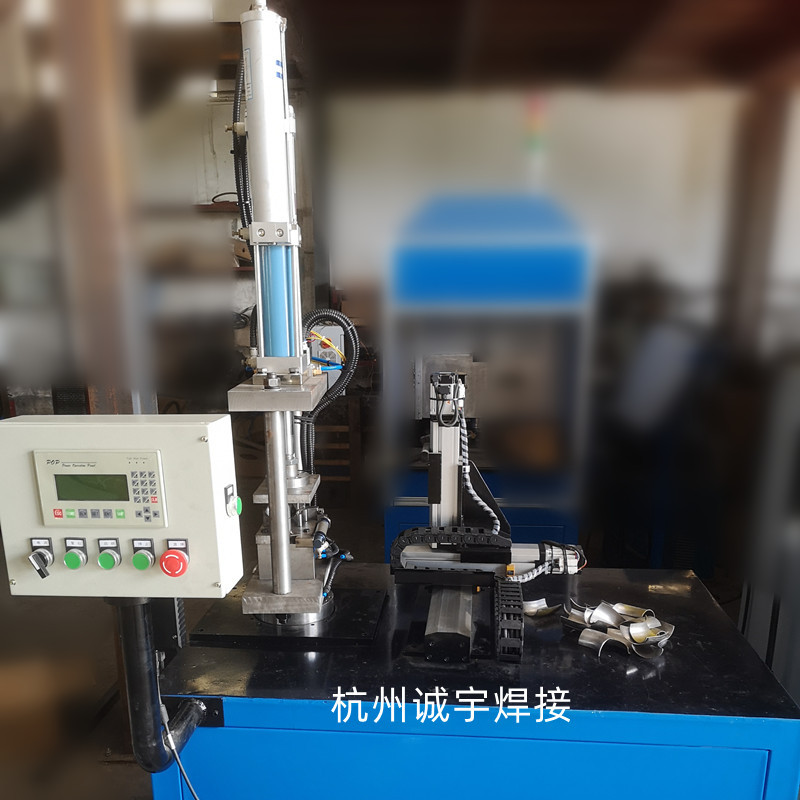

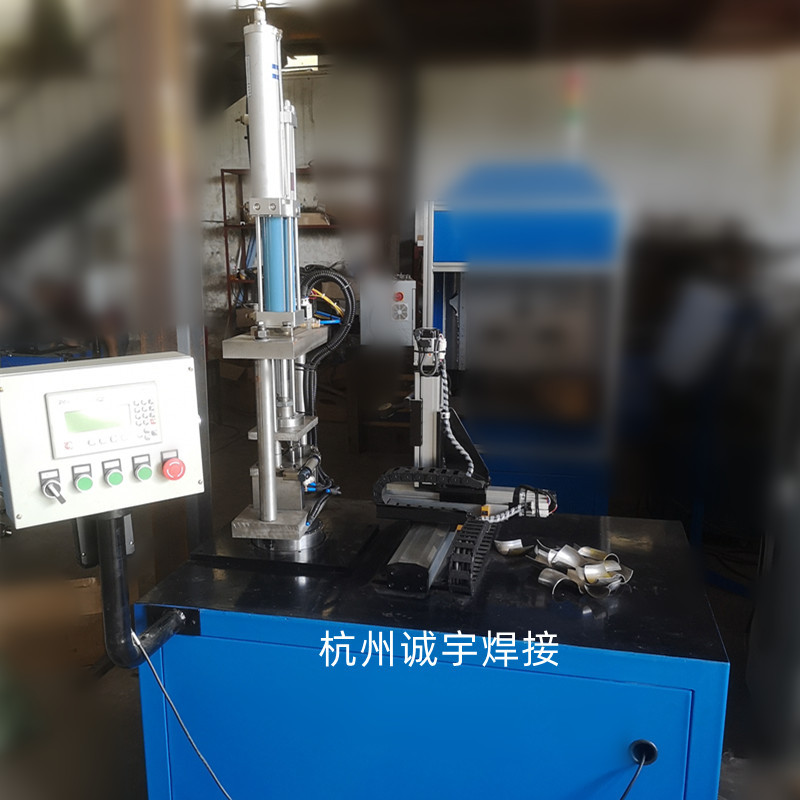

 冲压弯头自动焊接专机

1、 概述：

该机专用于对接弯头的外焊缝焊接，采用单枪氩弧焊自熔焊接方式。配置定位工装和压紧机构，可实现自动焊接。焊枪可实现X,Y,Z运动，配合工件的旋转运动，以实现焊枪与工件的位置调整。配置唐山松下的YE-400TX型氩弧焊机。

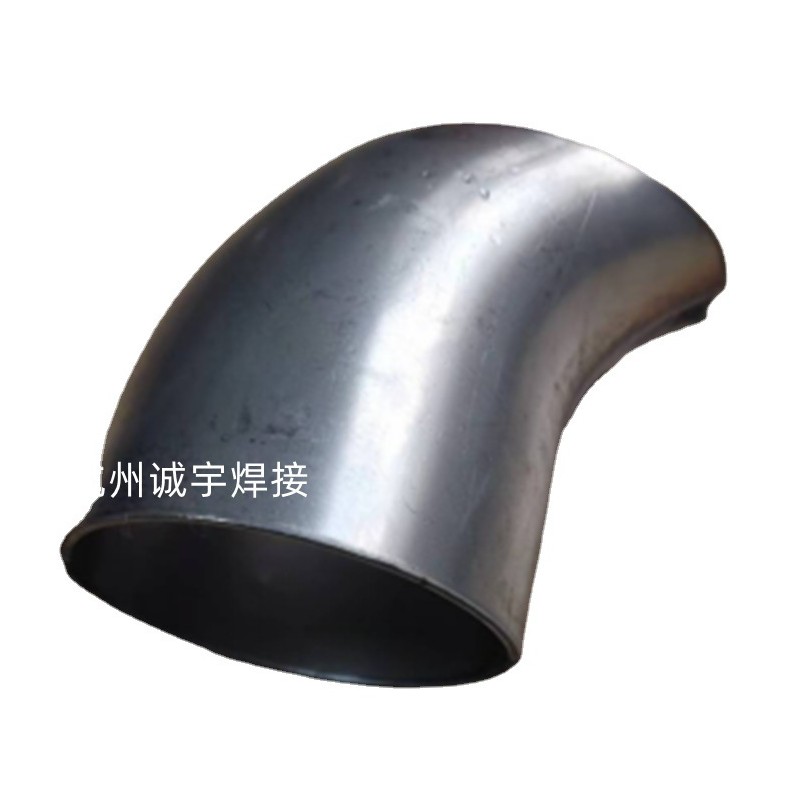

适应工件范围： ZS系列出水管

焊前准备：去毛刺，除锈或打磨平整，需方应确保工件尺寸和配合误差精度不影响焊接工艺要求。

2、焊接专机主机介绍：该焊接主机含焊枪X,Y,Z轴直线运动和工件旋转运动，实现焊接的空间直线或曲线运动以及焊枪与工件的焊接角度调整，从而完成工件尺寸大小不同环焊缝的焊接工作。X,Y,Z轴运动系统采用伺服电机电机驱动，滚珠丝杆传动，导轨导向，实现行走的精密控制。工件旋转采用伺服电机驱动，经减速机减速后驱动。可精确控制焊枪与工件的焊接角度调整要求，配合X,Y,Z轴实现焊接工艺的完成。工件采用夹具定位，压紧机构压紧，最大压紧力为2T。

3、主要技术参数：

X向行程：200mm， Y向行程：100mm，Z向行程：100mm ，工件旋转360度
