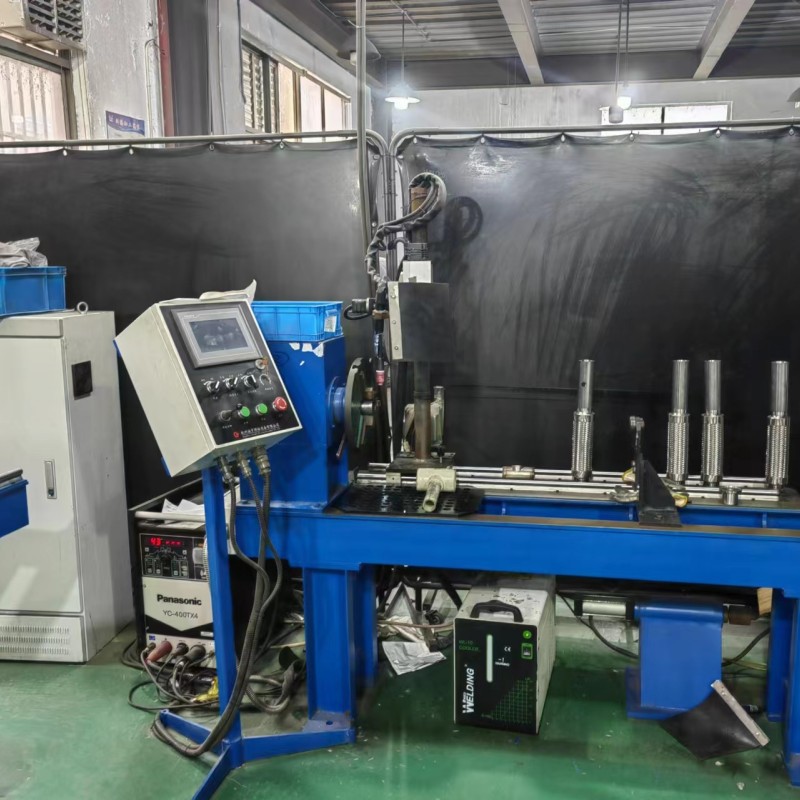

卧式环缝自动焊机
一、 使用用途:

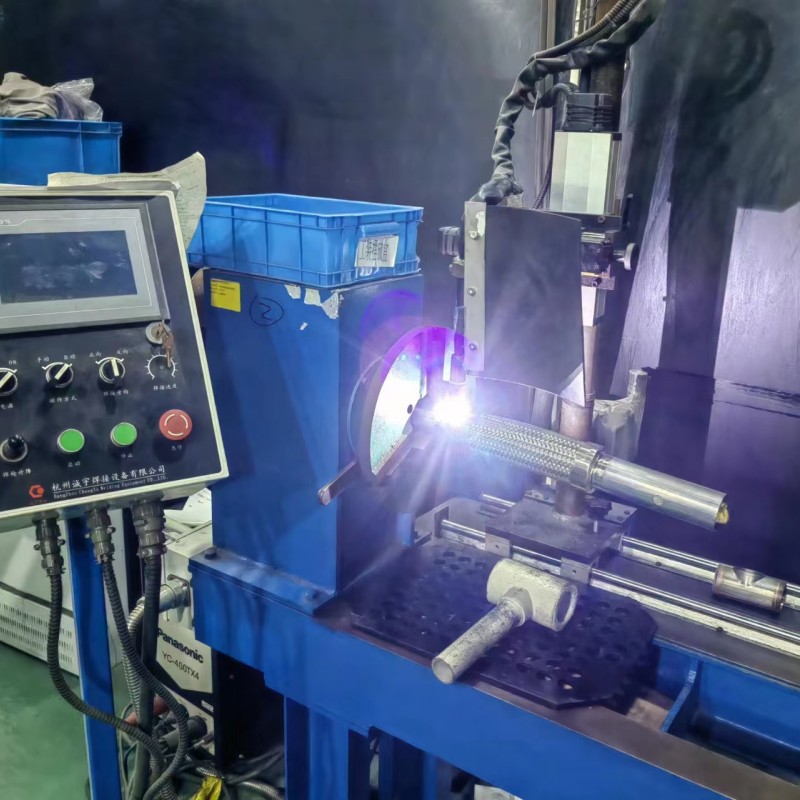

HF-300WJ加长型卧式环缝自动焊接专机主要实现管子对接、角接、管子-法兰、筒体端盖等类似环缝的单枪自动焊接。工件穿过回转机头的中心轴,主轴最大通径为80mm。辅助托架可支撑工件,避免工件跳动。工件采用手动300型自定心快速卡盘夹持。采用氩弧焊自熔焊接方法。
1.1工件尺寸:(按客户提供的实际图纸为准):材质:不锈钢304
长度≤2000mm,壁厚1.5-3mm,工件最大回转直径小于80mm,重量≤50Kg(含焊接夹具)。

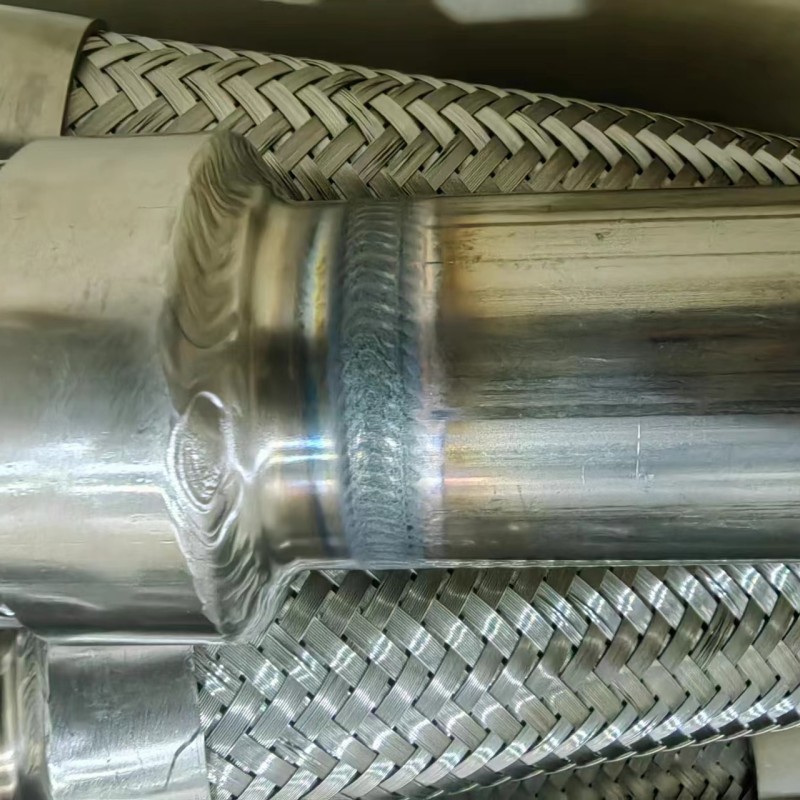

可完成管子与封头外环缝、管子与法兰外角环缝焊接。因回转机头设计为通孔,在工件直径小于通孔的情况下,可从机头尾部端穿过主轴后焊接。
1.2 焊接工艺要求
工件施焊端面采用机床加工,拼缝要求规则均匀;自动焊接时需人工将零件预先点焊好。
1.3 对工件焊接前期要求:
务必保证工件焊口平齐,去除加工毛刺,对接错边及间隙应小于等于板厚的10%且小于等于0.5 mm,焊前预先点焊安装,清理焊接区内的污物。
1.4 要求设备各组成部分相互之间的位置、控制按钮的位置、控制箱的位置,放置合理,具有人性化设计使得操作简单、方便。
二、 设备的内容和技术指标
(一) 设备的内容、数量及技术文件
①、 HF-300WJ加长型环缝焊主机壹套
②、 弧长跟踪装置及控制HC-3一套
③、 焊枪摆动装置及控制BDQ-T一套
④、 氩弧焊电源YC-400TX 壹台
⑤、 自动直柄水冷氩弧焊枪壹把
⑥、 冷却循环水箱一台
⑦、 电气控制系统一套
⑧、 产品合格证、装箱单、使用说明书各一套;
(二) 设备主要参数:
控制电源 |
单相50Hz AC 220V |
焊接电源 |
三相50HzAC380V |
主轴通孔 |
φ80mm |
焊枪气动升降行程 |
100mm |
主轴转速 |
0.5~14.0转/分 |
气源压力范围 |
0.3-0.6Mpa |
焊枪手动调节行程 |
X\Z向各60mm |
|
|
一、 配套设备技术说明
3.1 、YC-400TX3氩弧焊电源
● 电流、电压数字化显示,预置参数准确方便;
● 直流TIG焊/直流脉冲TIG焊/直流手工焊三种功能,用途广泛;
● 设置有低频(0.5~30Hz)和中频(10~500Hz)两种脉冲功能。低频脉冲适合各种材料的中板、厚板、管状全位置的焊接;中频脉冲电弧挺度高,集中性好,更适合各种热敏材料、热强材料、薄板的焊接;
● 脉冲电流、基值电流、脉冲频率、脉冲宽度可无级调节,适合各种规范条件下的焊接;
● 焊条电弧焊时,推力电流无极调节,避免粘条;
● 内藏有防触电装置,提高了操作安全性;
● 三层四腔防尘结构,外壳防护等级IP23,适应严酷环境使用。
技术参数:
焊接电流 |
5~400A |
暂载率(40℃) |
400A 60% 300A 100% |
输入电压 |
3×400V(-25%~+20%) |
电源尺寸 |
327×555×602 |
电源重量 |
43Kg |
