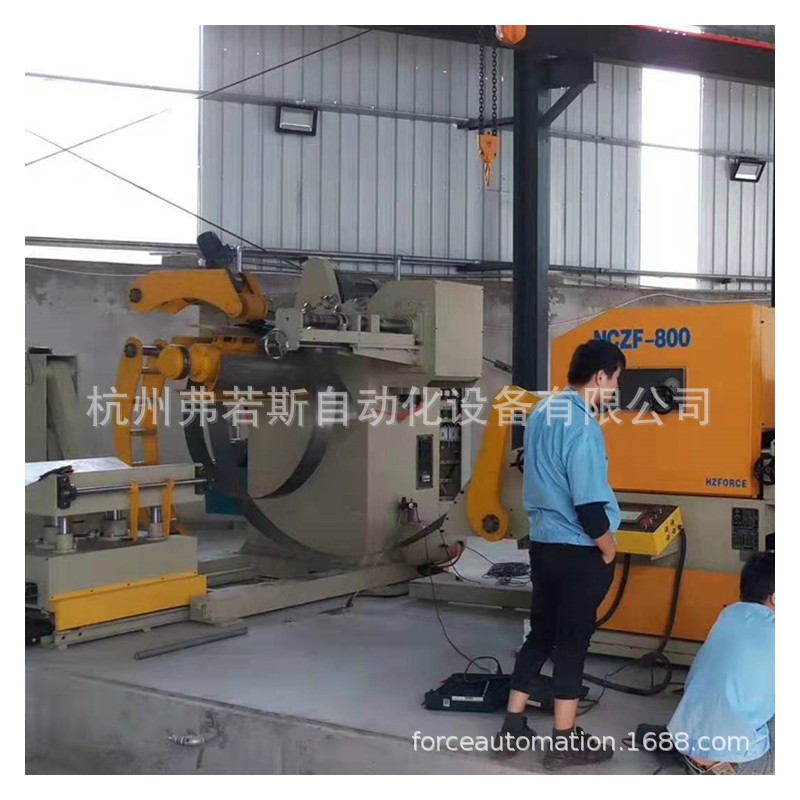

HZFORCE/弗若斯:8mm中板三合一数控送料机性能及参数

HZFORCE厚板三合一数控送料机：送料精度正负0.02mm以内，送料长度可直接输入面板控制-设定值0-9999.00，包含薄材、中薄材、中厚材、强力厚材。

主要构件组成单元：

机械部分机械在零件的选配上有着标准的原则，对于组装流程及零配件，坚持要求符合原设计标准与原材料，不因为对成本的考虑而牺牲对产品质量的要求。

1、矫直滚轮及送料滚轮采用轴承钢(日本SUJ2同等级)经热处理、淬火处理、镀硬铬、研磨、HRC60度以上；

2、轴承：采用日本制NSK、KOYO、NTN等牌子；

3、铜衬：采用自润轴承(OILESSmetaL)或铜衬；

4、齿轮：经淬火处理，另外所有链条及键槽定位采紧密手工精密配合组装，并有黄油杯润滑装置；

5、整平部调整：采四点涡轮式附手轮及百分位表，可调整并轻易读出0.1mm的数值，整平后材料可调整为往上或往下的弧度及所需平坦度；

6、料弧的控制：采用二组电眼对照式（日本神氏），加装变频器及碟式剎车器以减少惯性；

7、料架主轴材质为高强度中碳钢(钢板为上海宝钢或进口钢材)，经回火处理防止剪力产生，强化负荷能力。

电控部分在电控系统上，建立了自主设计能力，拥有自己的设计团队，能掌握机台的规格需要，规划设计出高效率、人性化电控系统。机械的全新整合为冲压者实现了高精度、全自动化送料的多方位选择。

1、主要控制采用日本进口日本安川伺服马达及整套三菱控制系统、士电晶体PLC、三菱无镕丝开关及台安变频器；

2、一般操作面板控钮采用日本和泉(ISUMI) OMRON RALAY及防干扰信号线以确保送料精度。

产品介绍：

     HZFROCE/弗若斯 三机一体的NC伺服料架整平送料机配备自动检验装置，能在作业中自动监测各种状况，对降低产品不良率起到很好的效果。

1、送料滚轮及矫正滚轮采用轴承钢（SUJT2），高周波热处理HRC60º后镀硬铬再研磨，硬度高，耐磨耗，使用寿命长。

2、送料出口导料架装置，使整平后的材料能稳定平直的进入模具工作。（本装置可拆卸）

3、马达带动压料手臂装置，作用于厚板材料开卷过程中增加辅助发送材料能力，使得开卷工作运转更趋顺畅。

4、送料线高度采涡轮调整装置（电动、手动选配），方便在遇到生产不同产品而更换模具调整送料线高度工作轻松标准。

5、料架含变频器，可调整料架运转速度与整平送料同步，而保障材料在工作中不受损伤。

6、日制百分表，可调整并轻易读出0.1mm的数值，整平后材料可调整为向上或向下的弧度及所需平坦度。

7、卷料头压平装置，因厚型材料料头部分的弧度钢性强，人力很难导入整平滚轮，通过压平装置后能准确简易的导料进整平滚轮。

8、料头压平辅助，入料工作无需人力操作。

9、入料搭桥装置，应对于料卷在运转中外径的改变。

10、料架含空压蝶式刹车装置，紧急情况下停止料架放料，刹车平稳。

11、厚料采用四只齿轮组，可准确齿轮完全紧密配合。

12、可掀式上滚轮座装置，方便整平滚轮的彻底清洁和保养。

13、料幅调整挡轮装置，可根据材料的不同宽度进行手摇涡轮式调整。

14、材料左右油压式顶料装置，可灵活托住材料下坠，保护材料在运转中不被损伤。

标准配置:

 1、光电料弧控制系统

2、送料滚轮及矫正滚轮镀硬铬处理

3、送料出口导料架装置

4、马达带动压料臂装置

5、送料线高度采丝杆涡轮调整装置

6、料架含变频器

7、料弧控制滚轮

8、料架含空压碟式刹车装置

9、入料导弧升降装置

10、气压式卷料头压平装置

11、料幅调整挡轮装置

12、四只齿轮组

13、可掀式上滚轮座装置

选购配置:

1、送料线高度电动调节装置

2、油压自动上料台车

技术规格:

矫正能力:
