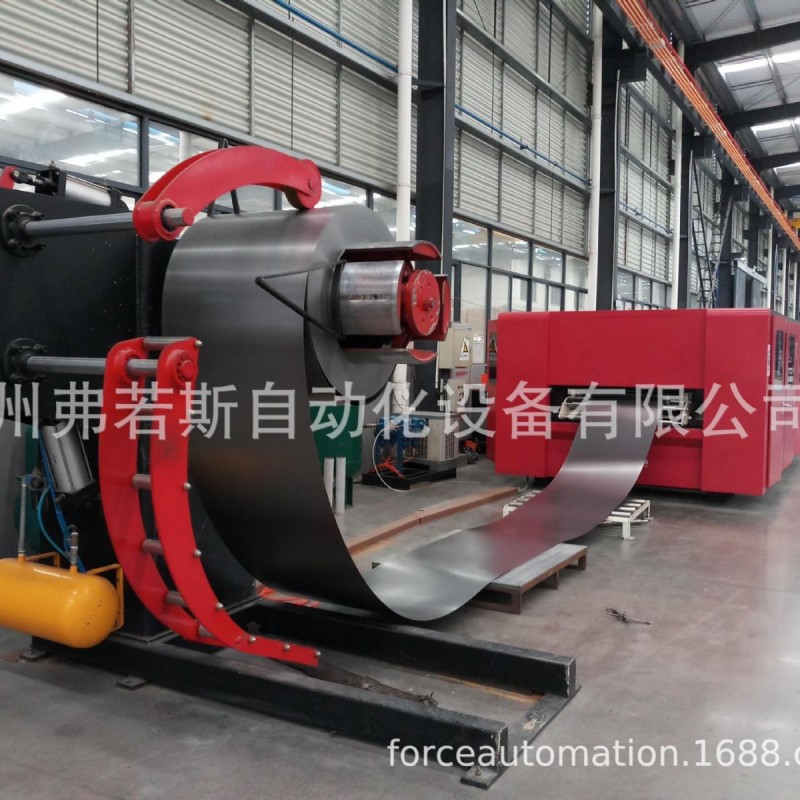

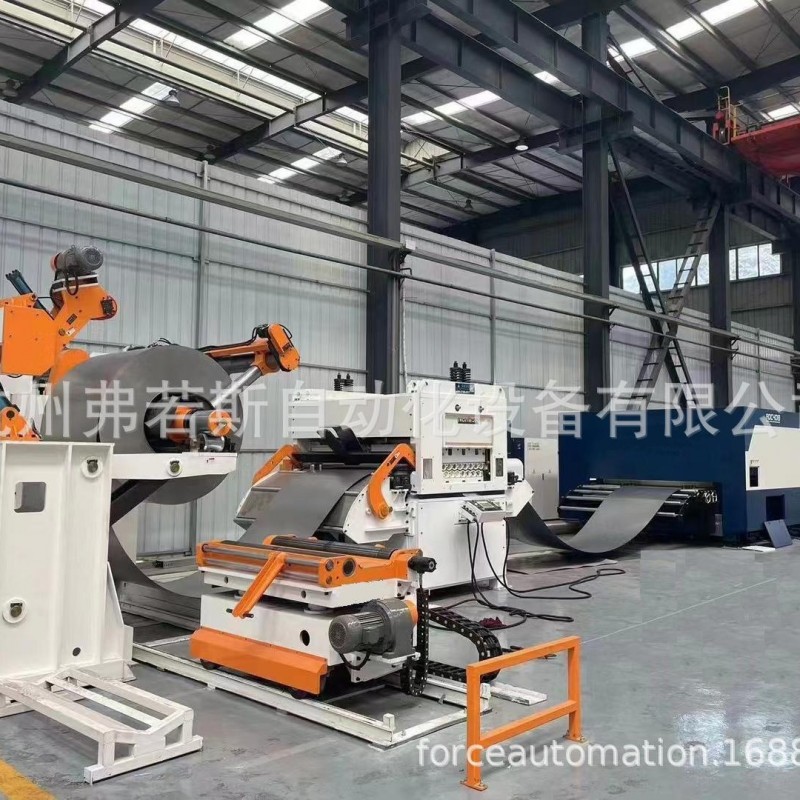

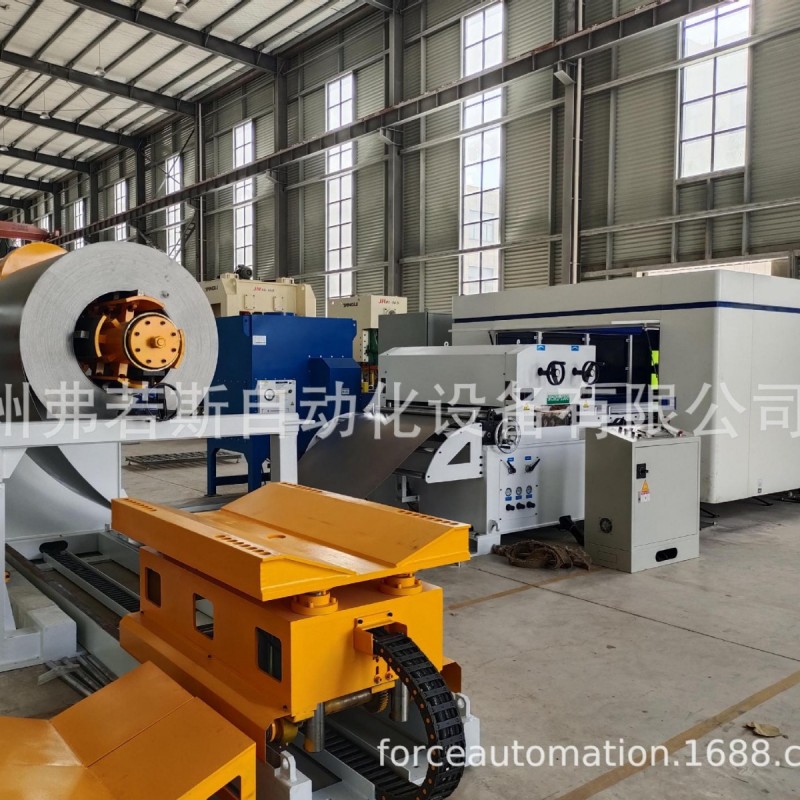

激光裁切卷板落料线 激光切割下料线 卷板激光切割卷料落料码垛线

HZFORCE/弗若斯:激光切割落料线性能及参数

标准配置:

 1、光电料弧控制系统

2、送料滚轮及矫正滚轮镀硬铬处理

3、送料出口导料架装置

4、马达带动压料臂装置

5、送料线高度采丝杆涡轮调整装置

6、料架含变频器

7、料弧控制滚轮

8、料架含空压碟式刹车装置

9、入料导弧升降装置

10、气压式卷料头压平装置

11、料幅调整挡轮装置

12、四只齿轮组

13、可掀式上滚轮座装置

选购配置:

1、送料线高度电动调节装置

2、油压自动上料台车

HZFORCE三合一送料机技术规格:

矫正能力:

  送料精度正负0.02mm以内，送料长度可直接输入面板控制-设定值0-9999.00，包含薄材、中薄材、中厚材、强力厚材。

主要构件组成单元：

机械部分机械在零件的选配上有着标准的原则，对于组装流程及零配件，坚持要求符合原设计标准与原材料，不因为对成本的考虑而牺牲对产品质量的要求。

1、矫直滚轮及送料滚轮采用轴承钢(日本SUJ2同等级)经热处理、淬火处理、镀硬铬、研磨、HRC60度以上；

2、轴承：采用日本制NSK、KOYO、NTN等牌子；

3、铜衬：采用自润轴承(OILESSmetaL)或铜衬；

4、齿轮：经淬火处理，另外所有链条及键槽定位采紧密手工精密配合组装，并有黄油杯润滑装置；

5、整平部调整：采四点涡轮式附手轮及百分位表，可调整并轻易读出0.1mm的数值，整平后材料可调整为往上或往下的弧度及所需平坦度；

6、料弧的控制：采用二组电眼对照式（日本神氏品牌），加装变频器及碟式剎车器以减少惯性；

7、料架主轴材质为高强度中碳钢(钢板为上海宝钢或进口钢材)，经回火处理防止剪力产生，强化负荷能力。

电控部分在电控系统上，建立了自主设计能力，拥有自己的设计团队，能掌握机台的规格需要，规划设计出高效率、人性化电控系统。机械的全新整合为冲压者实现了高精度、自动化送料的多方位选择。

1、主要控制采用日本进口日本安川伺服马达及整套三菱控制系统、士电晶体PLC、三菱无镕丝开关及台安变频器；

2、一般操作面板控钮采用日本和泉(ISUMI) OMRON RALAY及防干扰信号线以确保送料精度。
