DH-300轴头双枪堆焊自动焊机
一、概述

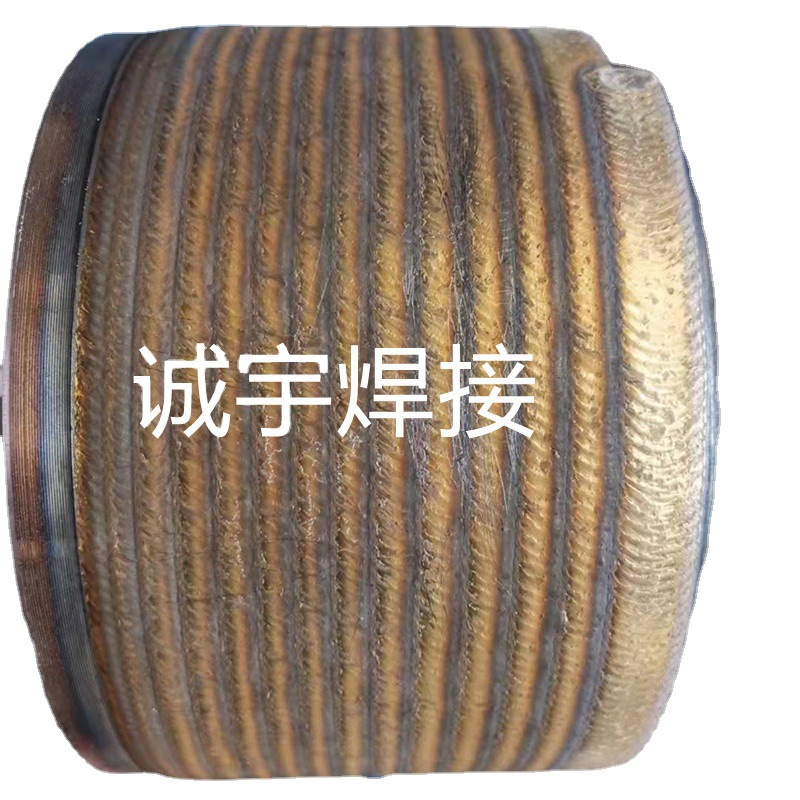

自动堆焊机设备适用于钢管、活塞杆外表面的自动螺旋堆焊，该机采用TIG+填丝预先堆焊一层，然后采用MIG再堆焊一层的焊接方式。由旋转机头带动工件旋转，同时焊枪沿轴向移动，形成螺旋轨迹，直到焊接结束。配置MIG-500型脉冲气保焊焊机和WSM-500型钨极氩弧焊机。
活塞杆外表面双枪堆焊机配置及参数
序号 | 名称 | 数量 | 备注 | |
1 | 双枪堆焊焊接主机 | 1套 | 含主机、主控制器、操作箱、机械式尾座顶紧、机械式托架 | |
2 | 气保焊机MIG-500 | 1台 | (铜焊丝直径:中1.2 | |
3 | 氩弧焊机WSM-500 | 1台 | (铜焊丝直径:1.2) | |
4 | TIG水冷焊枪 | 1把 | ||
5 | TIG自动填丝机 | 1台 | 诚宇 | |
6 | TIG弧长跟踪装置及控制 | 1套 | TI焊钨极与工件高度自动调整 | |
7 | 焊枪摆动装置及控制 | 2套 | TIG焊和MIG焊各一套 | |
8 | 冷却循环水箱 | 2台 | 冷却TIG焊枪和MIG焊枪(容量20L)，维尔丁 | |
9 | 加工范围参数
| 有效直径 | Max: Φ300mm | |
焊枪行走长度范围 | 0-2800mm | |||
可焊工件重量 | Max: 1000KG | |||
全自动作业 | PLC人机界面 | |||
工件尺寸：如图所示
（1）外径尺寸：φ150mm≤外径≤φ300mm；
（2）长度：360mm≤辊长度≤2800mm；
二、主机结构：

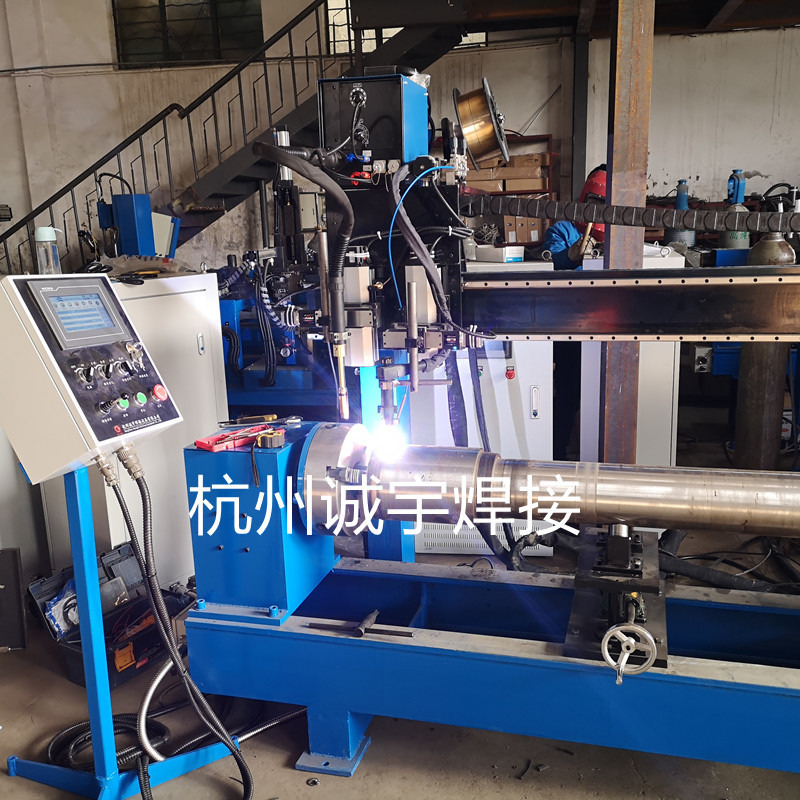

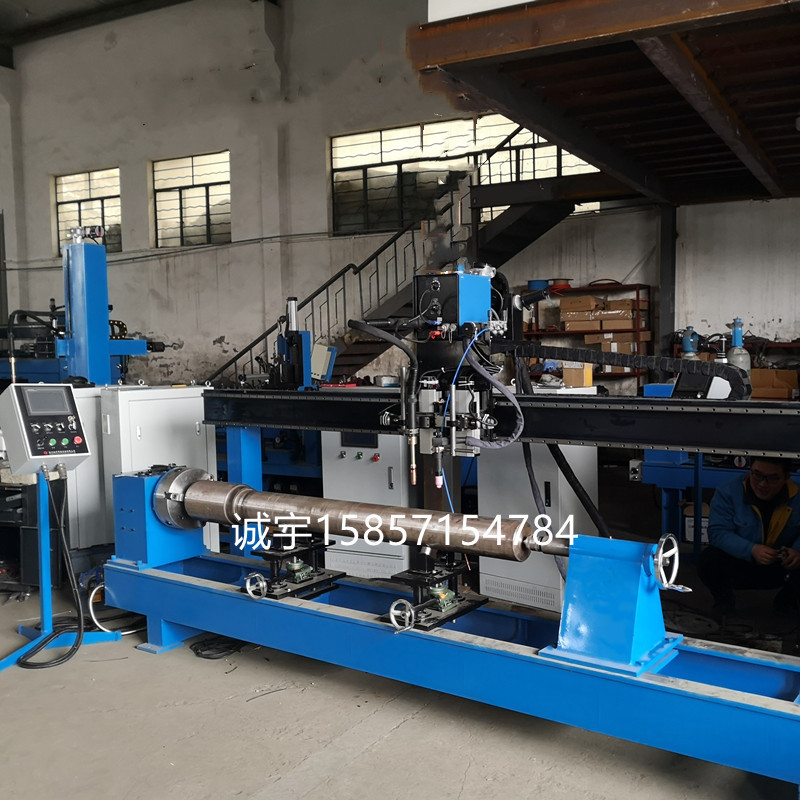

HFD-300轴头堆焊专机的焊接主机用卧式机床结构，主要由床身、旋转机头、手动顶进尾座、MIG焊枪机构、TIG焊枪机构、焊枪直线行走机构、辅助支撑托架、自动焊接控制系统组成。
焊接方式采用TIG加填丝和脉冲MIG熔化极气体保护焊接方式。
三、电气控制系统
该设备的控制系统采用人机操作界面，具有操作简单，焊接参数设置方便，自动化程度高的特点。整机控制采用PLC作为主控单元，控制精度高可靠性好，体积小功能强大，可实现工件旋转、焊接速度、焊枪定位机构、焊接工艺参数的匹配调节和控制。控制箱上有调整按钮和自动焊接按钮功能选择键，在调整状态可实现焊接速度、工艺参数和焊枪位置的数据输入，并手动微调焊枪位置及姿态。在“自动”状态下可实现焊接过程的自动完成。控制器的元器件采用国内外知名品牌电气元件、电缆、附件，确保了控制部分的可靠性和使用寿命。
四、自动焊接程序
人工将工件置于托架上，手动顶进尾座顶紧工件。在自动状态下，按“启动”按钮，启动焊接程序→TIG焊枪下枪到位→完成TIG填丝焊接程序后→切换焊枪，MIG焊枪自动到位实现MIG焊接程序。焊接完成后焊枪上升并返回起始点→气动托架提升托住工件，尾座松开，人工卸下工件。
五、设备主要技术参数：
产品型号 | HFD-300 |
可焊工件有效长度 | ≤2800mm |
可焊工件直径 | ≤150-300mm |
可焊工件重量 | ≤1000kg |
主轴转速 | 0.2-2rpm |
焊枪行走速度 | 5-1000mm/min |
焊枪行走长度范围 | 0-2800mm |
焊枪手动微调范围 | Y：60mm Z：60mm |
