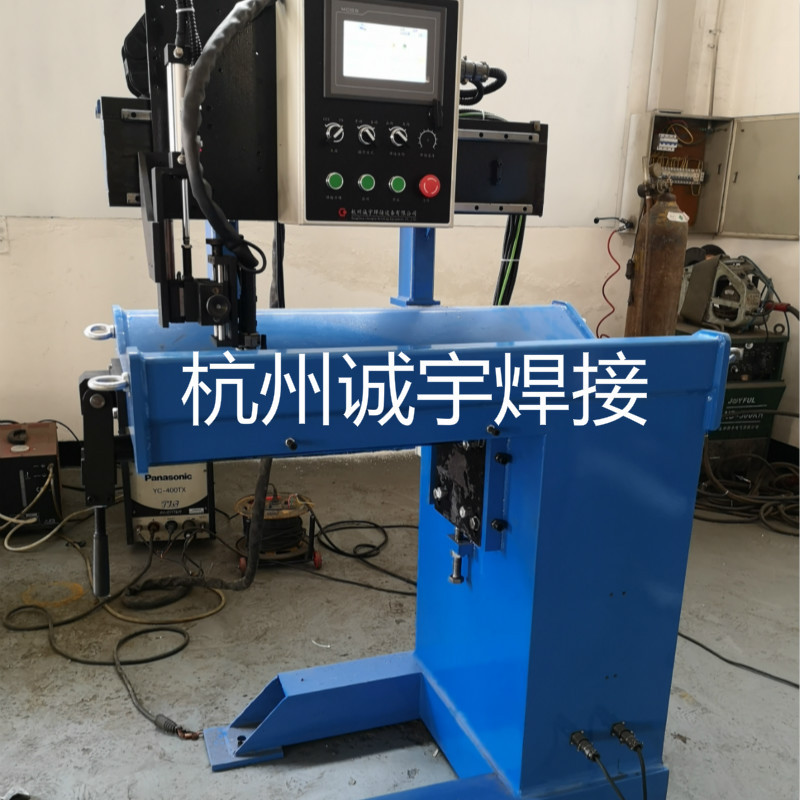

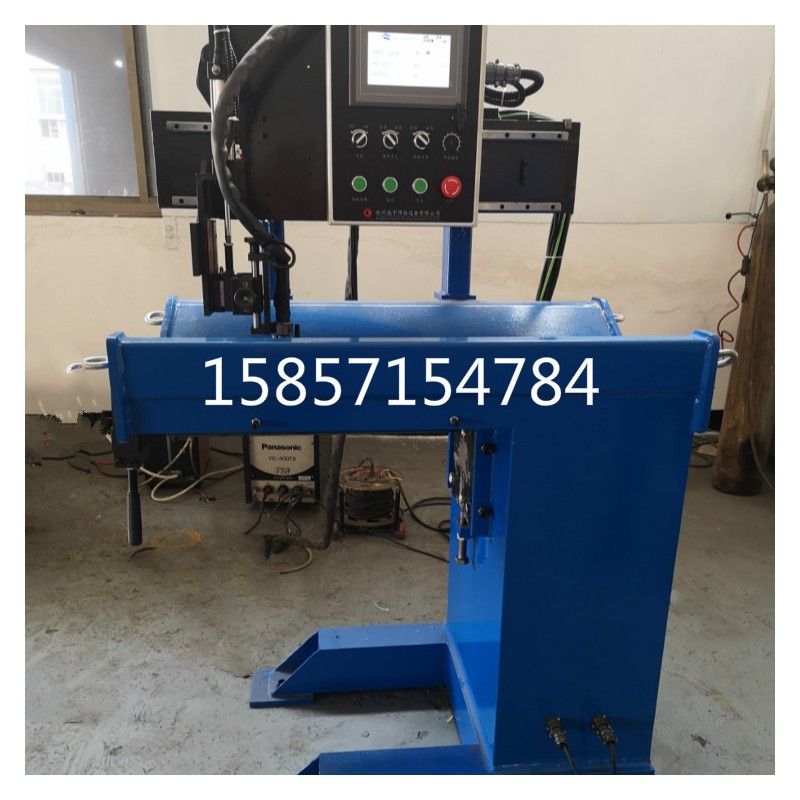

供应直缝自动焊机ZF-500 筒体 平板直缝自动氩弧焊机 (图)

     直缝自动焊机ZF-500是ZF系列通用直缝焊机的一种，可焊接长度500mm以内的直缝。采用PLC人机界面，操作简单。焊接效率高，可有效提高焊接效率，只需人工上下工件，焊接过程自动完成。

ZF系列通用纵缝自动焊机是一种优质、高效、无变形完成壁厚0.5mm一6mm薄壁筒体、锥形筒、平板或一端开口的方形盒体对接纵缝焊接的通用自动焊接设备。可用于碳钢、低合金钢、不锈钢、铝及其合金等材料的优质焊接，并可选择氩弧焊（填丝或不填丝）、熔化极气体保护焊（CO2／MIG／MAG）、等离子焊、埋弧焊等焊接电源组成一套纵缝自动焊接系统。该设备可广泛地应用于航空、航天飞行器、薄壁压力容器、汽车配件、家用电器、医疗机械、建筑装饰、食品机械等制造行业一切需要纵缝焊接的场合。

主要特点

       焊接主机采用悬臂结构，两悬臂梁焊接后退火去应力处理，保证横梁长期不变形；
       气动琴键式压紧结构，沿直缝两侧紧密排列，保证对接焊缝在整个焊接长度范围内均匀压紧；左右琴键压指的间距可调整，以适应不同工件的焊接；
       根据工件的厚度尺寸可采用气囊式或气缸式，保证有足够的压紧力，防止焊接过程中的热变形；

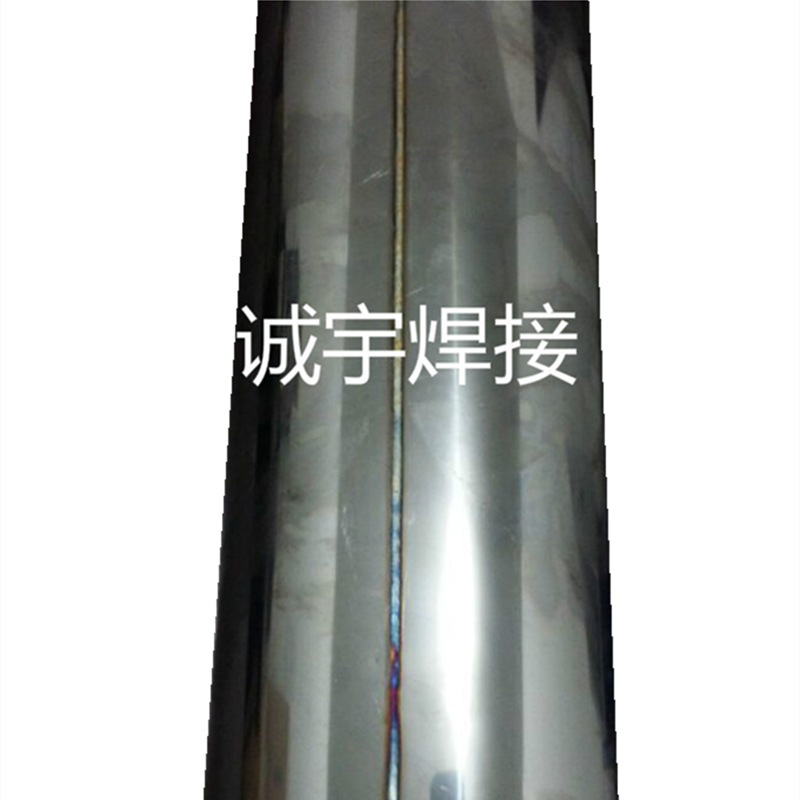

       焊接芯轴镶嵌有铜制胎具，提供焊缝背气保护功能；根据筒体或平板工件加工不同焊接工艺槽，达到单面焊双面成型；
       焊接芯轴与琴键压指间距可调，可适应不同工件焊接要求；
       焊枪行走采用直流伺服电机驱动，齿轮齿条传动，轨道面经磨削加工，行走平稳，焊接稳定可靠。
       所有气管、电缆安放在拖链内，外观整洁美观，同时避免线缆断线。

  ZF-1000

控制电源 单相50Hz AC220V

焊接工件厚度范围(mm) 0.5~6

焊接工件有效长度（mm）≤500

焊接工件最大直径∠600mm

焊接工件最小直径 ≥100mm

滑板移动速度100~500mm/分钟

滑板行走精度0.3mm

焊枪气动升降行程 100mm

焊枪手动微调距离 x,z各60mm

外形尺寸(mm)1500×800×1800

重量500kg

图形价格仅供参考，价格如有变以电议或面议为准
