集装箱门竖梁封板自动焊接生产线

一、项目名称及设备用途

1. 项目名称：门竖梁封板自动焊生产线

2. 设备用途：此设备用于集装箱门竖梁封板焊接工序，其采用摆杆式输送结构、焊枪直线运动机构以及可编程化控制，以此来替代劳累的人工作业，提高生产效益，降低制造成本，同时改善操作安全，是顺应以“机”代“人”的发展趋势。

二、 设备主要技术参数及性能

1、 机组的主要参数与性能：

1.1 适用范围：20'、40'和40HC集装箱门竖梁封板自动焊接加工。

1.2 全机总功率：～150KW；

1.3 控制电源：单相50HZ 220V 焊接电源：三相50HZ 380V

1.4 双枪焊接行程：0-150mm   工件长度调节范围：0-300mm

单枪焊接行程：0-100mm焊接速度：100-500mm/S

焊机型号：WSM-500

2.主要产品工艺要求：
2.1封板与门竖梁截面密贴、不歪斜；
2.2焊道不超过门竖梁100mm、50mm边三个面;
2.3焊道饱满，无断焊、气孔等缺陷。
3.焊前准备：
务必保证工件焊口平齐，去除加工毛刺，对接错边及间隙：小于等于板厚10%且小于等于0.5 mm，焊前预先清理焊接区内的污物。

三、 设备工作原理与技术要求

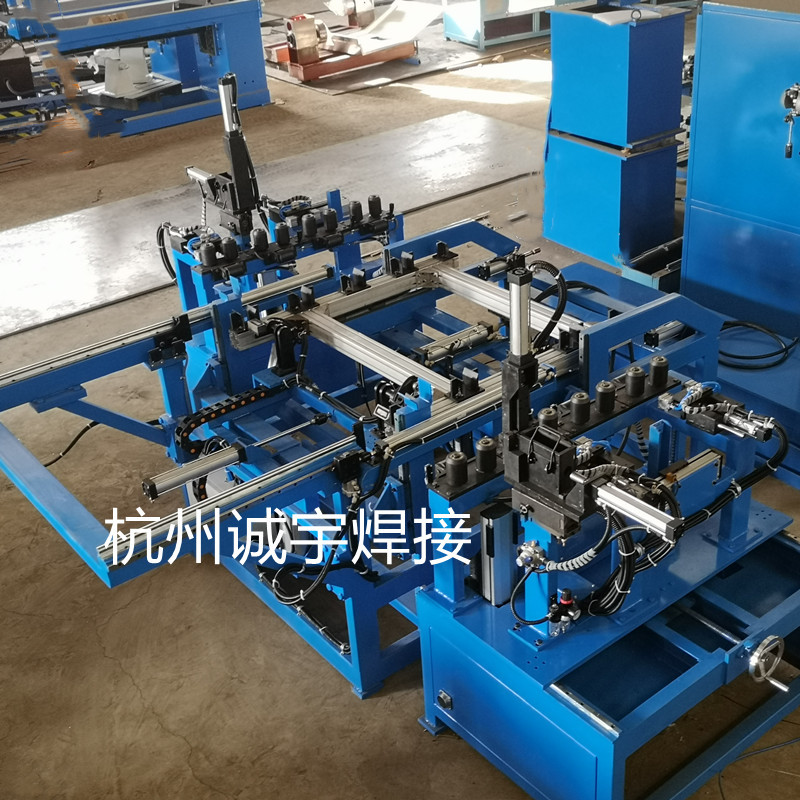

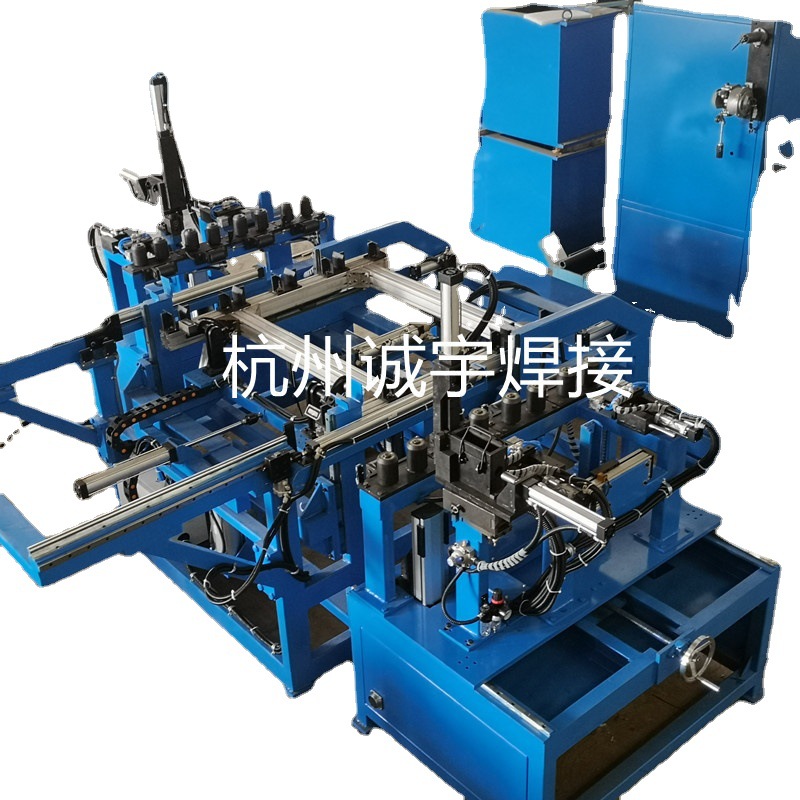

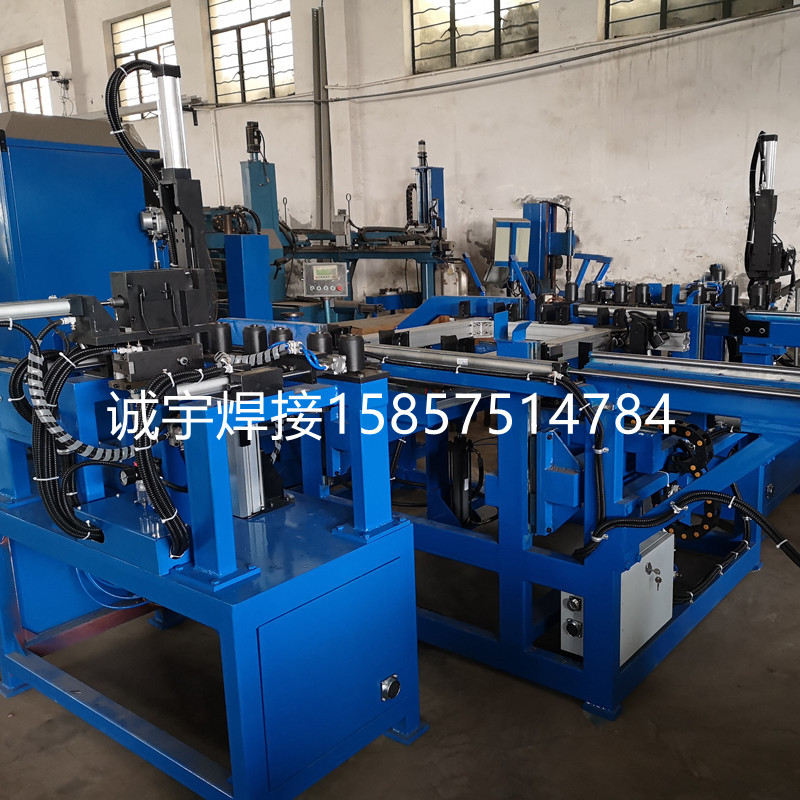

本设备焊接主机主要由门竖梁放料定位装置、门竖梁输送装置、封板分拣送料装置、定位压紧装置、工件长度调节装置、焊枪运动机构及调节装置、焊后工件出料装置、电气控制系统构成。
