SDK-7C型智能路灯控制器使用说明书

1.用户如需要在东北地区极低温度下工作及使用地区偏远敬请选购本厂系列高品质产品

PXL-6K-LED国际版。

2.用户如景观照明工程需有节假日自动控制功能或另设专用节假日通道，敬请选购本厂系列高品质产品PXL-6K-LCD 国际版或PXL-III-D智能版，欢迎来电垂询!技术咨询：18058122908

一、概述

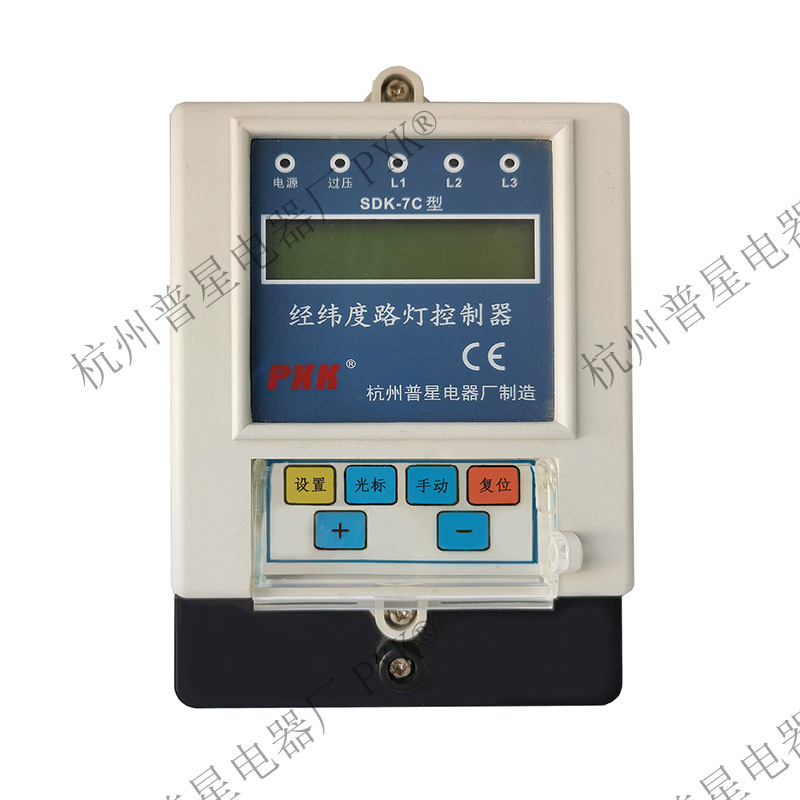

　　采用计算机控制技术研制的ＳＤＫ－７Ｃ型三路智能型可编程电脑时控仪，其内部存储了各地３６５天的日出日落时间，可随季节变化实时控制路灯及电气设备的运行时间，同时也可根据用户需要设定多种功能和参数，是路灯、灯箱广告、无功补偿、热水器等设备的高精度时控仪。

二、功能特点

　　１、采用的微处理芯片程式控制、弹性高、误差小、稳定性强。

　　２、有断电数据保护，时钟不间断工作，无需更换电池，维持时钟运行数年以上。

　　３、年、月、日、时、分、秒显示，内部存储了全国各地365天的日出日落时间，可随经度、纬度和季节变化作合理的控制。并可根据需要进行全夜和半夜设定，有效节约电能。

　　４、带有三路输出，每一路均可独立设置为＂全夜灯＂（傍晚开灯到清晨关灯），＂半夜灯＂（傍晚开灯到后半夜关灯），＂二开二关＂（半夜灯加上凌晨再次开关）３种方式。出厂时设置Ｌ１为全夜灯，Ｌ２为半夜灯，Ｌ３为二开二关。每一路也可根据用户需要任意组合以下5种功能：1、经纬度开灯，经纬度关灯；2、经纬度开灯，固定时间关灯；3、固定时间开灯，固定时间关灯；4、固定时间开灯，经纬度关灯；5、经纬度开灯，固定时间关灯，固定时间再次开灯，经纬度关灯。

　　５、每一路均可独立的进行自动／手动转换，便于用电设备的检修或重大庆典的需要。

　　６、采用带有夜光的液晶显示，以便夜间的参数修改。

　　７、工作电压范围广，并有过压判断、显示、闭锁功能，不受电压异常造成仪器损坏或死机。

　　８、抗干扰能力强！

三、技术参数

工作电压:  220V(85%~130)         工作频率:  50Hz

输出电流:  每路10A  (阻性)             控制时区: 00:00~23:59

工作温度:－20℃~+70℃               最小步长:  1 min

计时误差:  ≤60S/年 （室温23℃）  过电压保护:  280V     AC  （可根据需要定制）

整机功耗:  ≤2W                             体积:  165×110×64mm

四、安装接线

1、将时控仪固定在控制柜或控制板上。

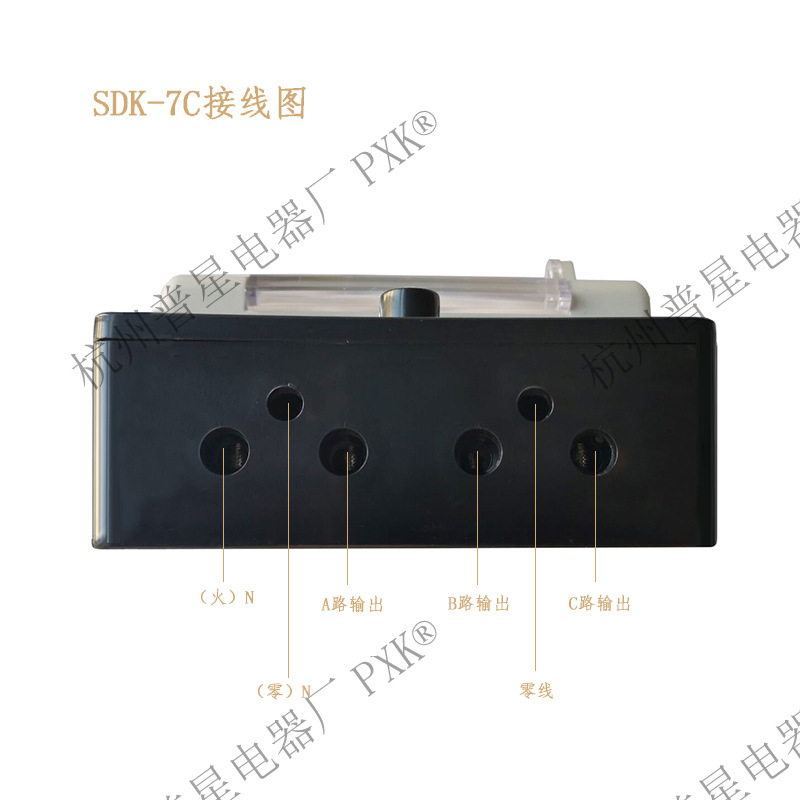

2、将仪器的输入、输出按右图连接牢固．

注意：

1、时控仪的输入火线可接A、B、C三相中的任一相。

2、时控仪的三路输出L1、L2、L3分别独立接至接触器线包的一端A1，若线包电压为220V，则线包另一端A2接零线；若线包电压为380V时，则线包另一端A2接至与输入端不同的相线。

注：用户为一路控制，欢迎选用本厂SDK—7型，产品有一开一关型，二开二关型，全功能型，可根据需要选择。
