大型设备专用箱

一、用途及使用范围

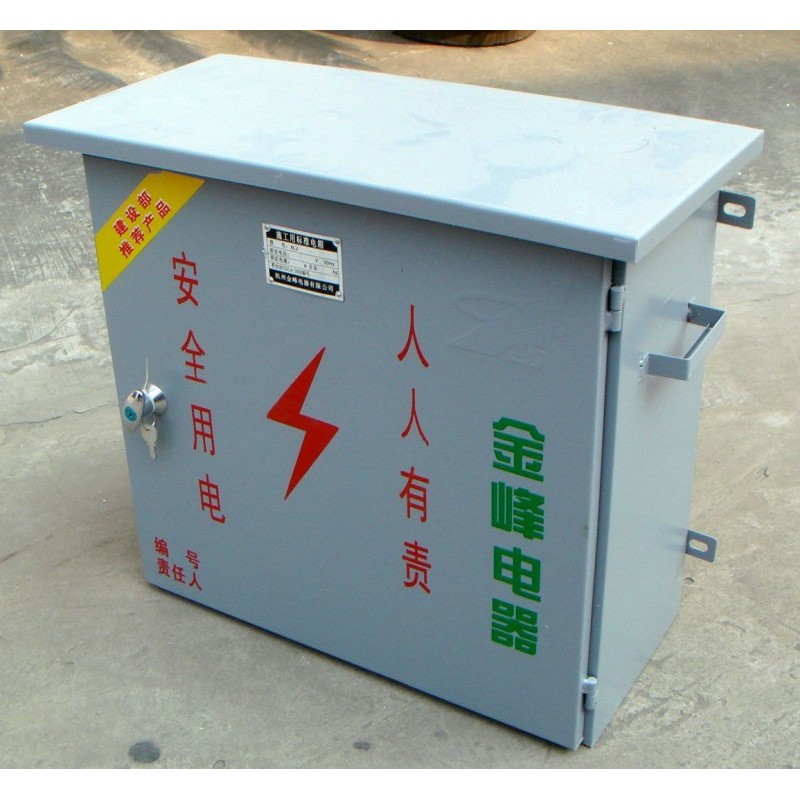

  XLJK- 金峰牌系列漏电保护配电箱喷漆金属外壳，内部由自动开关、漏电断路器、熔断器、插座等电气元器件组合而成，适用于交流380伏以下，频率为50赫芝，额定工作电流为有00A配电用量，具有对用电设备的漏电、过载和短路进行保护的作用。因此，在建筑、市政及其它室内外用电设施上得到广泛使用，对施工现场用电的规范化起一定的推动作用。

二、主要技术参数

   1．额定电压：220～380V，额定频率：50Hz

   2．额定电流：200A

   3．额定绝缘电压：660V

   4．外壳防护等级：IP44

   5．短路耐受强度：10KA

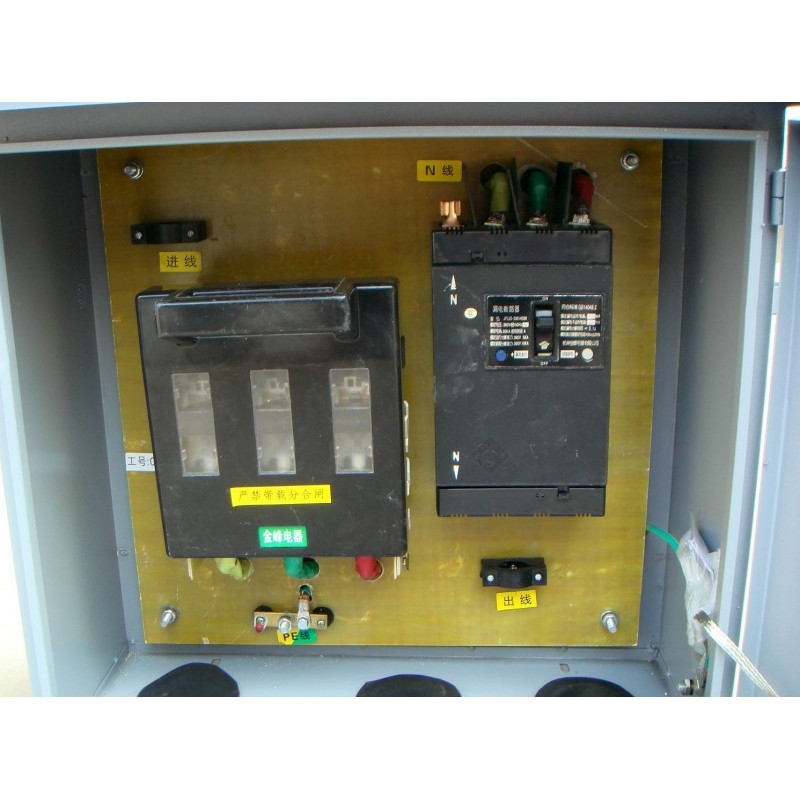

三. 主要配件

   1. HR5-200隔离开关                               1台

   2. JFL25-200 , 200A漏电断路器              1台

四、使用与维护

  1. 用电器的电流不得超过插座及配电箱的额定电流，金属配电箱外壳必须必须可靠接地。

  2. 每次使用配电箱时，必须在漏电断路器合闸通电的状态下，按动试验按扭，检查漏电保护是否正常

可靠。

  3. 漏电断路器因被控制线路发生故障（漏电过载和短路）而分闸，则手柄处于中间位置，再合闸时（查

明原因，排除故障后）先将操作手柄向下板动至“分”位置，使操作机构给予“再扣”后，才能进行合闸操作。

  4. 自动开关、漏电断路器的漏电、过载、短路保护特性均由制造厂整定，用户不可随意调节。

  5. 配电箱与用电设备之间实行“一机一闸”制，严禁“一闸多机”。

  6.  电箱应每月进行保养维护，防止意外事故发生。

  7．配电箱对同时接触被保护电路两线所引起的触电危险不能进行保护。

  8．严禁带电“插、拔”用电设备！

  9．严禁超容量使用配电箱！

  10．严禁带电移动配电箱、带电作业！

  11．严禁保护零线和工作零线混用错接。

  12． 用户在遵守产品说明书中所述各项使用条件下，三个月内凡属产品质量问题，负责免费修理。保修期外实行终身维修。
