供应诚宇环缝变位回转台焊接变位机氩弧焊配自动填丝摆动水箱

                                                                     设备总说明

一、使用用途：

BW-150环缝自动焊接机床为我公司批量生产的环缝自动焊接机床，主要实现管子对接、角接、管子-法兰、筒体端盖等类似环缝的单枪自动焊接。

适应工件尺寸范围：

回转机头中心高度：400mm,工件直径小于300mm

重量≤100Kg

材质：碳钢,不锈钢

焊接形式：压装到位（紧配合或点焊完成）

上下料方式：人工上下料，焊接夹具固定工件。

二、焊接方法：

1. 1. 可选择焊接工艺：熔化极气体保护焊接（CO2/MIG/MAG）。
2. 2. 焊接方式：工件水平夹持，机头带动旋转，焊枪气动到位实现自动焊接。

三、说明：

本系统包括焊接变位机、焊接电源及送丝机、焊枪（选配）和电气控制系统等组合式结构。

BW-150环缝自动焊接机床包括变位旋转机头、工件卡盘、焊枪夹持机构、焊枪二维调节机构、焊枪气动升降机构等部件。

1.旋转机头采用直流减速电机驱动，转动平稳，无级可调。机头法兰盘装配300三爪卡盘。

1. 1. 焊枪二维调节机构实现焊枪焊接位置的微调，调整范围：X、Z向60mm，。焊枪气动升降机构采用气缸推动，直线导轨导向，保证焊枪升降重复精度。

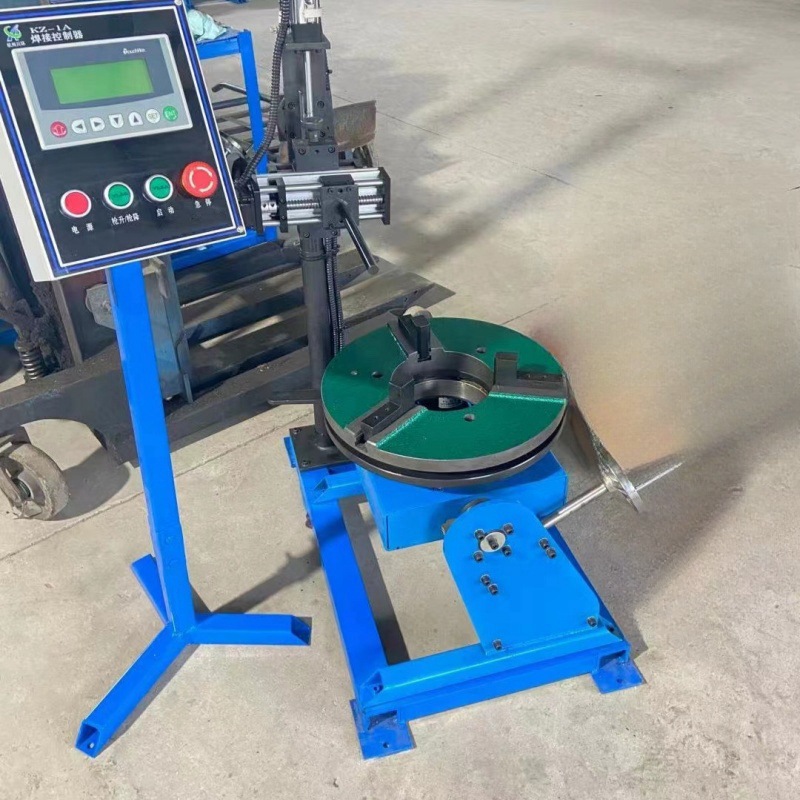

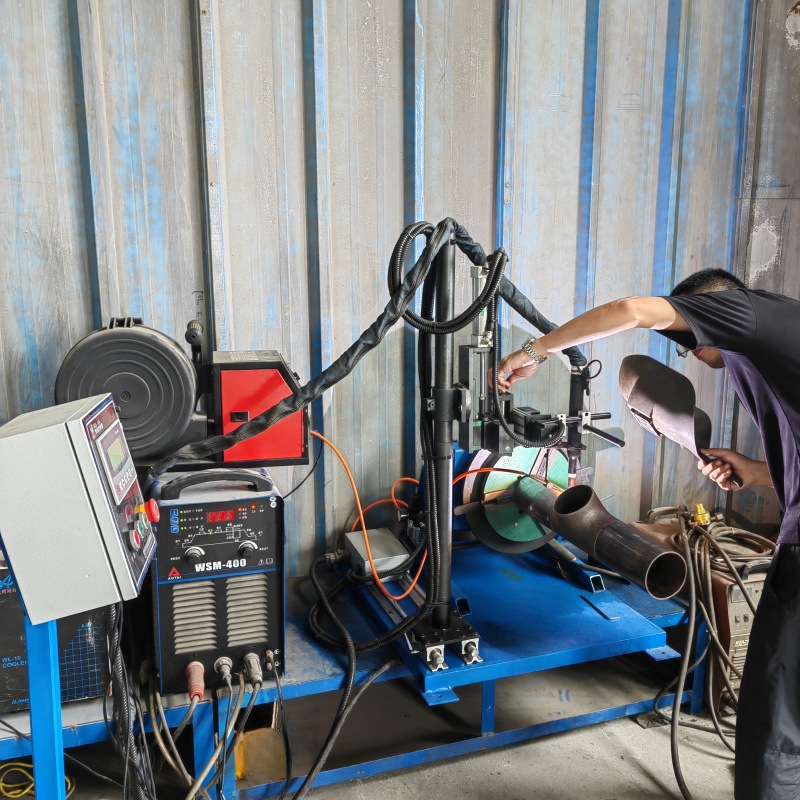

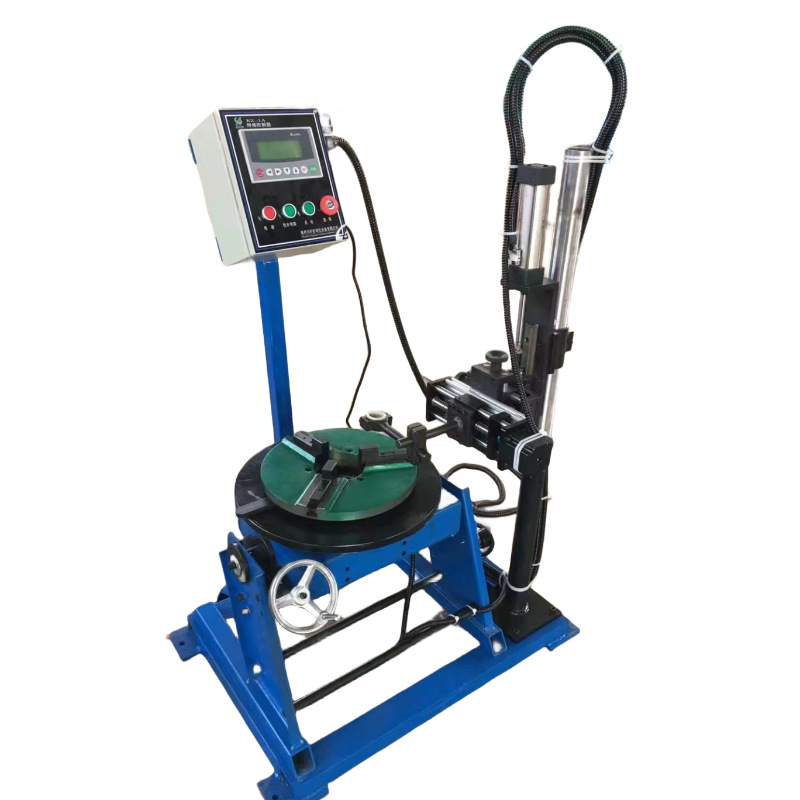

类似设备图片

四、 电气控制说明：

l 该焊接设备电气采用PLC可编程控制器作为主控单元，人机界面显示，配套焊接电源即可实现自动焊接过程。

l PLC控制器可控制焊接旋转延时、停转延时、焊机启弧、收弧时间、焊接时间、填丝机的延迟送丝，停弧焊丝自动回抽等。

l 具有“手动/自动”两种控制模式。焊接速度数字显示，无级可调，环焊搭接量预先设定。该控制器配备有其他焊接辅具的控制接口。

l 自动环缝焊接程序：

组合点定好工件→人工将工件固定在工件焊接夹具上→按“启动”钮→汽缸带动焊枪自动下降到位→焊接电源自动引燃电弧→回转电机旋转，开始按设定的焊接程序进行焊接→达到设定焊接角度后，焊接电源自动熄弧，回转电机停止旋转→焊枪自动快速提升，顶紧气缸回到原位→人工卸下工件。

精密摆动器

精密焊接摆动器是一种通用的焊接辅助设备，拥有“提高焊接效率的倍增器”的功能。其工作方法是通过数字信号，驱动步进电机来带动滚珠丝杠（均采用原装进口部件），最终实现焊枪沿焊缝方向左右精确摆动。能有效增加焊缝宽度，改善熔池边缘成型，消除“咬边”缺陷，焊缝表面清洁，一次焊接获得多道焊接的效果，大大地提高生产率，尤其适合于较厚板材和宽焊缝的金属填充焊接和盖面焊接。

主要规格及技术参数
