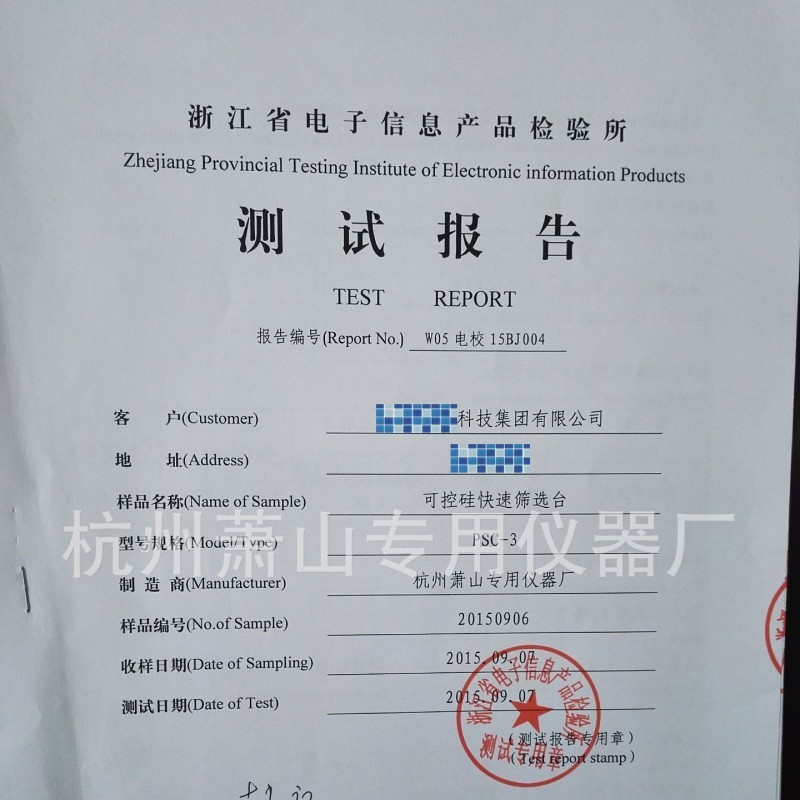

通过认证
商品详情
产品详情
技术参数

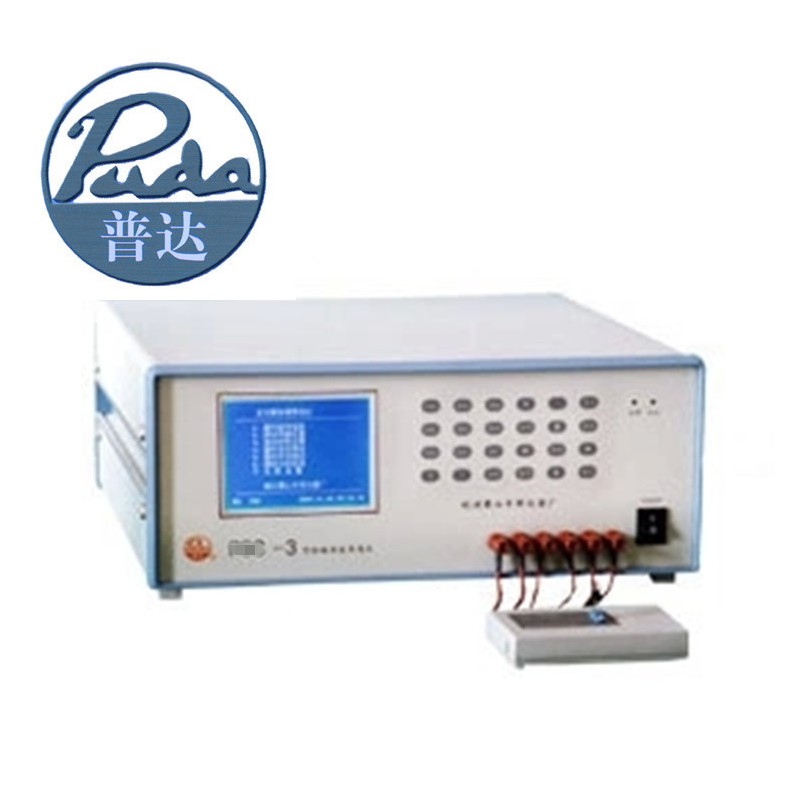

1. 系统简介
PSC—3可控硅快速筛选系统是参照日本JIS标准及国家标准，并利用“75”期间快速筛选成果研制而成，采用微机控制，在短时间内加正向大电流，使管芯温度接近结温，并快速测取可控硅加温前、加温后的VF 、IDR 、IRR、Igt(正向,反向)、Vgt(正向,反向)、Ih(正向,反向)及其变化量。设定适当的判据，能有效剔除在常温、高温下不符合要求及热不稳定的器件, 是整机厂、器件厂理想的智能测试筛选设备。
2. 主要功能及技术指标
2.1 能测试单\双向可控硅器件。
2.2 能测试加温前、加温后的VF 、IDR 、IRR、Igt(正向,反向)、Vgt(正向,反向)、Ih(正向,反向)及其变化量，并能任意选择全部或部分选项，一次性自动检测。 |
2.3 可任意设定测试条件及判据，并保存在系统中，通过浏览方式
任意调取。
2.4 测试结果在大屏幕液晶显示器LCD上显示并保存，超标器件自
动声光报警。
2.5 测试结果通过统计可获得最大值、最小值、平均值及均方差。
2.6 测试条件、失效判据、检测结果、测试时间、器件型号及编号
可通过打印机打印输出。
2.7 操作简便，只需选择器件型号即可进入连续检测，测试口自动识
别是否有管子。
2.8 正向压降.
IF: 0.1-20A 误差±3%
VF: 0.5-5V 误差±3%
ΔVF: 10-5000mV 误差±3%
2.9 断态漏流.
VDR: 5-1500V 误差±3%
IDR : 0.1-5000uA 误差±3%
2.10 反向漏流.
VRR: 5-1500V 误差±3%
IRR: 0.1-5000uA 误差±3%±0.1 μA
2.11 门极触发电流(正向, 反向).
I GT: 5uA-100mA 误差±3%
2.12 门极正向触发电压.
VGTA: 0. 1V-3.99V 误差±3%
2.13 门极反向触发电压.
VGTA: 0. 1V-3.99V 误差±3%
2.14 维持电流(正向, 反向).
IH: 0.1mA-50mA 误差±3%
2.15 加温功率及时间.
加温电流: 100mA—20A 误差±3%
加温时间: T= 0.1S—10S
2.16 电网电压: 220V±10% 频率: 50HZ
2.17 整机最大功耗: 250W
2.18 环境温度: 0℃—30℃
2.19 相对湿度：≤85％
2.20 重量：25kg
2.21 外形尺寸： 520×500×200 (长×宽×高(mm))。
2.22 其它：远离强电磁场干扰和有害腐蚀性气体。
使用说明请参看说明书 或 联系工程师，获得更多详情
全部说明书资料，请到百度云盘下载，链接: http://pan.baidu.com/s/1geEyYQZ
用途/应用领域专用测试仪器 电子元件测量仪
