厂家供应 等离子直缝自动焊机焊接专机 不锈钢圆筒自动化焊接设备
2024-12-18 16:17 浏览:39
价格:
￥30.00/元
发送询价
工件图片

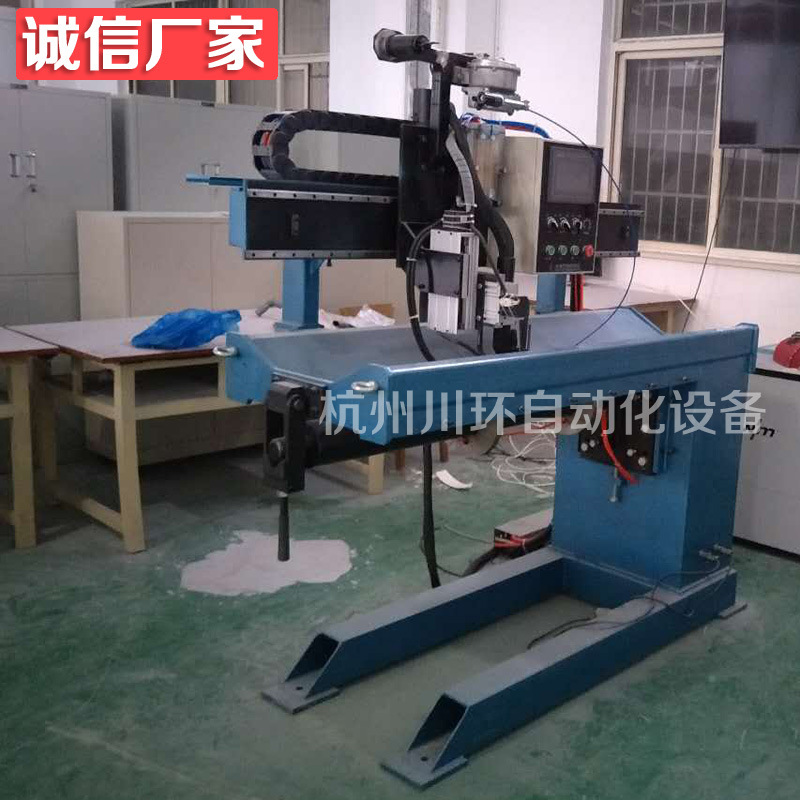

等离子直缝自动焊机
一、主要结构
主要由主机架、横梁导轨机构、电动行走拖板、琴键压板式气动夹具、焊接芯轴、焊接背垫板、手动挂钩等部件构成。主机架：采用悬臂式焊接结构，具有足够的刚度和强度，满足设备长期使用时的稳定性。底座地脚螺钉固定，保证焊接时的稳定性。横梁导轨机构：强度高、重量轻。导轨导向采用进口精密直线导轨制作，行走采用直流或步进电机及减速机驱动，齿轮齿条传动方式。 横梁导轨两端设有行程限位开关对行走机构限位保护。 焊枪行走速度无级调节， 数字显示。 二、辅助设备 1、TETRIX 522 DC Plasma 等离子焊接电源（德国 EWM） 2、TX-3 等离子焊枪（含保护气拖罩） 3、制冷水箱AC-2 4、弧长跟踪器、焊接摆动器以及自动填丝机等 三、适用工件 不锈钢或碳钢板平板拼接或筒体对接 工件尺寸：壁厚3-8mm 长度1000mm 直径200-800mm 四、电气控制系统 整机控制采用PLC可编程控制器作为主控单元，人机界面显示和设置参数。独立焊枪行走调速电路，具有手动调整和自动焊接两套控制功能，在“调整”状态实现焊接速度调节、琴键压板动作、焊枪提升机构动作及焊枪位置的调整。在“自动”状态，实现焊接过程的自动完成。具有焊接速度数码显示、焊接长度数码预置等功能。
