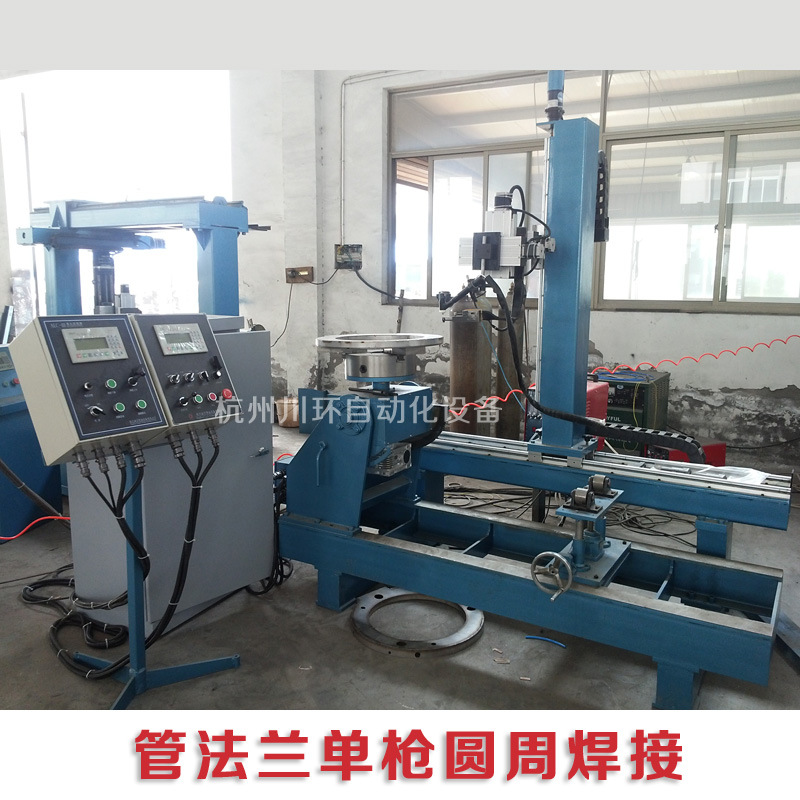

管法兰单枪圆周焊接专机

一、主要结构

该机由底座、电动翻转和回转机构、焊枪十字操作架及手动横移横梁滑轨、辅

助托架横移滑轨、弧长控制器、TIG自动填丝机WF-1，焊枪手动微调机构、电

气控制系统等构成。

二、辅助设备

1、匹配电源：CO2/MIG/MAG焊接或埋弧焊

2、焊枪电动提升机构

3、弧长跟踪装置

4、自动填丝机WF-1

三、适用工件

工件尺寸：法兰直径600mm，厚度20，

          小管直径100mm，厚度14mm，高度69mm

          材质：碳钢。

工件图片



四、电气控制系统



本控制系统采用进口PLC可编程控制器作为主控单元，配套焊接主机、



焊接电源等组成本专用焊接设备。该控制系统具有手动调整和自动焊



接两套控制功能，手动调整功能实现所有自动焊接前的准备调整动



作。自动焊接功能实现焊接过程的自动完成。各个部分采用独立的电



源供电，完全隔离，控制精度高，动作可靠，稳定性好。



五、相关工件



高/低压套管、石化行业管道、各类机械密封件等
