一、用途及使用范围
XLJK- 金峰牌系列漏电保护配电箱喷漆金属外壳，内部由自动开关、漏电断路器、熔断器、插座等电气元器件组合而成，适用于交流380伏以下，频率为50赫芝，额定工作电流为有100A配电用量，具有对用电设备的漏电、过载和短路进行保护的作用。因此，在建筑、市政及其它室内外用电设施上得到广泛使用，对施工现场用电的规范化起一定的推动作用。
二、主要技术参数
1．额定电压：220～380V，额定频率：50Hz
2．额定电流：100A
3．额定绝缘电压：660V
4．外壳防护等级：IP44
5．短路耐受强度：10KA
三. 主要配件
1. HR5-100隔离开关 1台

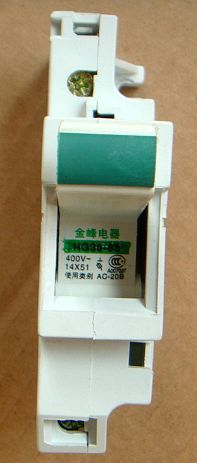

2. HG30-63/3P 4台
2. DZ15L-40/4901.40A漏电断路器 4台
3. JH9-10/5P接线端子排 4套
四、使用与维护
1. 用电器的电流不得超过插座及配电箱的额定电流，金属配电箱外壳必须必须可靠接地。
2. 每次使用配电箱时，必须在漏电断路器合闸通电的状态下，按动试验按扭，检查漏电保护是否正常
可靠。
3. 漏电断路器因被控制线路发生故障（漏电过载和短路）而分闸，则手柄处于中间位置，再合闸时（查
明原因，排除故障后）先将操作手柄向下板动至“分”位置，使操作机构给予“再扣”后，才能进行合闸操作。
4. 自动开关、漏电断路器的漏电、过载、短路保护特性均由制造厂整定，用户不可随意调节。
5. 配电箱与用电设备之间实行“一机一闸”制，严禁“一闸多机”。
6. 电箱应每月进行保养维护，防止意外事故发生。
7．配电箱对同时接触被保护电路两线所引起的触电危险不能进行保护。
8．严禁带电“插、拔”用电设备！
9．严禁超容量使用配电箱！
10．严禁带电移动配电箱、带电作业！
11．严禁保护零线和工作零线混用错接。
12． 用户在遵守产品说明书中所述各项使用条件下，三个月内凡属产品质量问题，负责免费修理。保修期外实行终身维修。
